EN：使能端/换向控制端，相当于开关，打开时相当于正常与非门，关闭时高阻状态
EN=1时，数据可以送到总线上去；
EN=0时，数据不能送到总线上。
EN1-ENn，同一时刻只能有一处EN=1，有一路数据送到总线上去

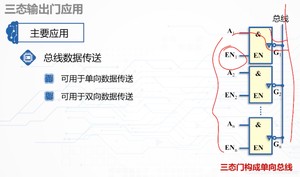

上图为单向数据传输，利用单向总线；
特点：输出端面向总线。注：输出端就是倒三角旁边的。

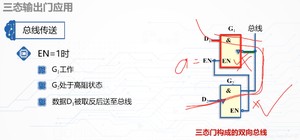

再来看下面的双向数据传送，利用双向总线：
特点：有的是输出端面向总线，有的是输入端面向总线。
EN = 1时，EN非 = 0，故G1工作，G2处于高阻状态，数据端D1上的数据被取反后送至总线。
EN = 0时，EN非 = 1，故G1处于高阻状态，G2工作。总线上的数据被取反后送到数据端D2。
