1 协议说明
- 1、发送固件大小：符号
*来同步，然后发送固件大小，板子收到后，回复0x30表示擦除相应扇区大小成功，回复0x60表示擦除失败（由于TOOL的当前版本固件没有注册CANFD接收功能，所以简单做个延迟等待）。 - 2、发送固件数据：符号
$来同步，然后发送固件数据，每次224字节大小，板子收到后，回复0x30表示数据编程成功，回复0x60表示擦除失败。如此反复，一直到发送完毕（由于TOOL的当前版本固件没有注册CANFD接收功能，所以简单做个延迟等待）。 - 3、发送结束命令：符号
#表示传输结束，目标板可以加载到APP运行了。

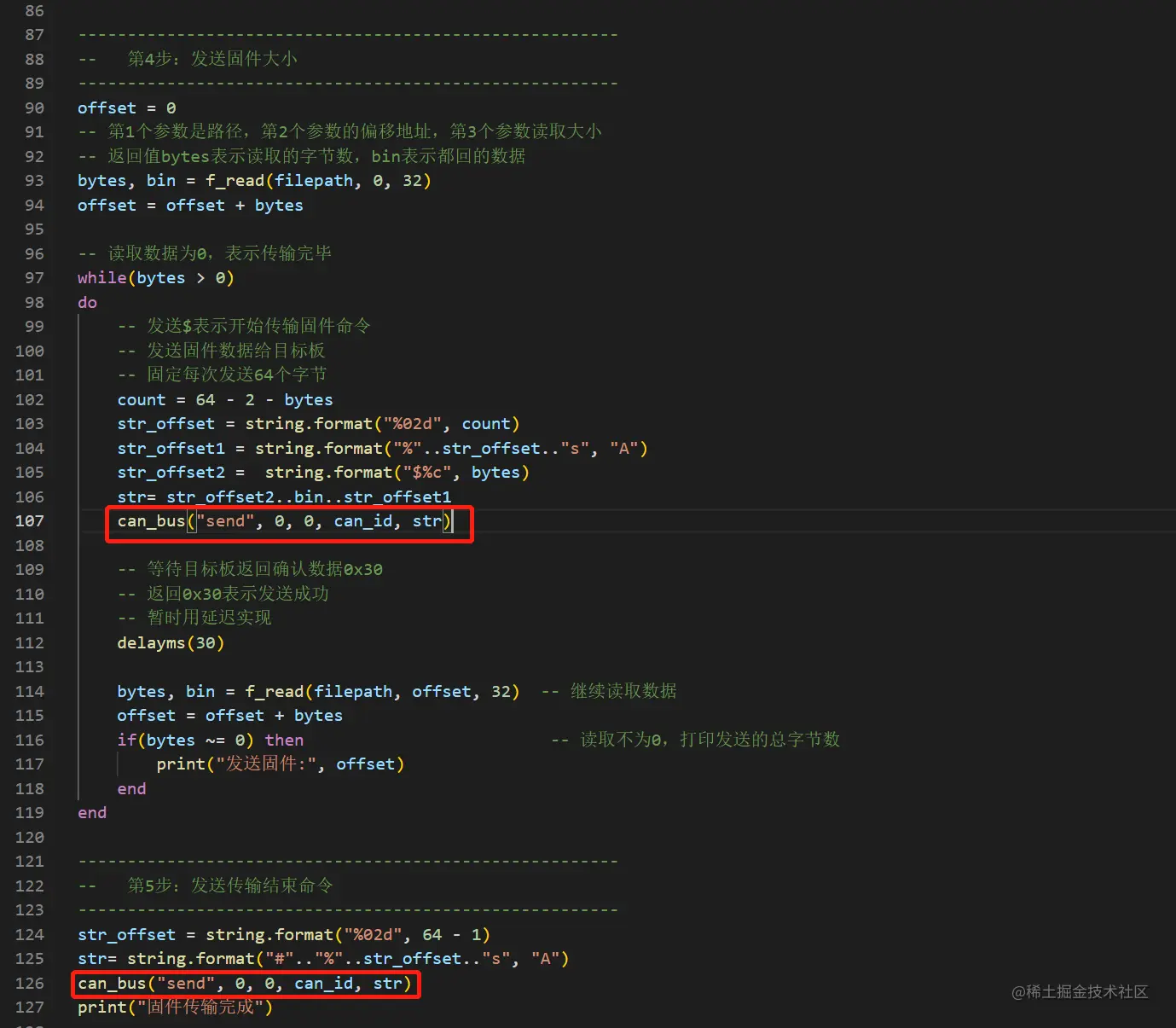

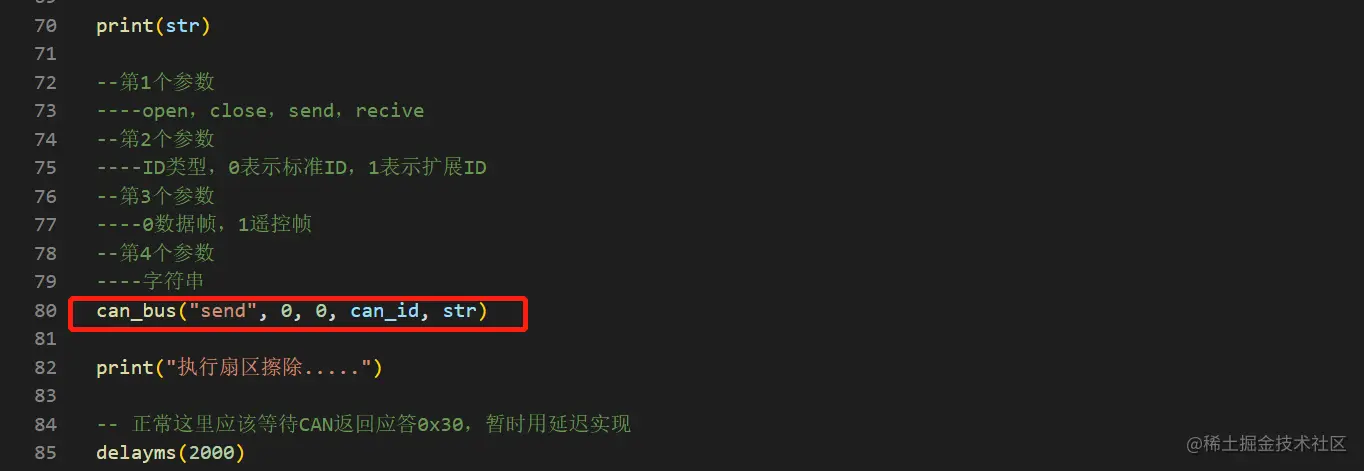

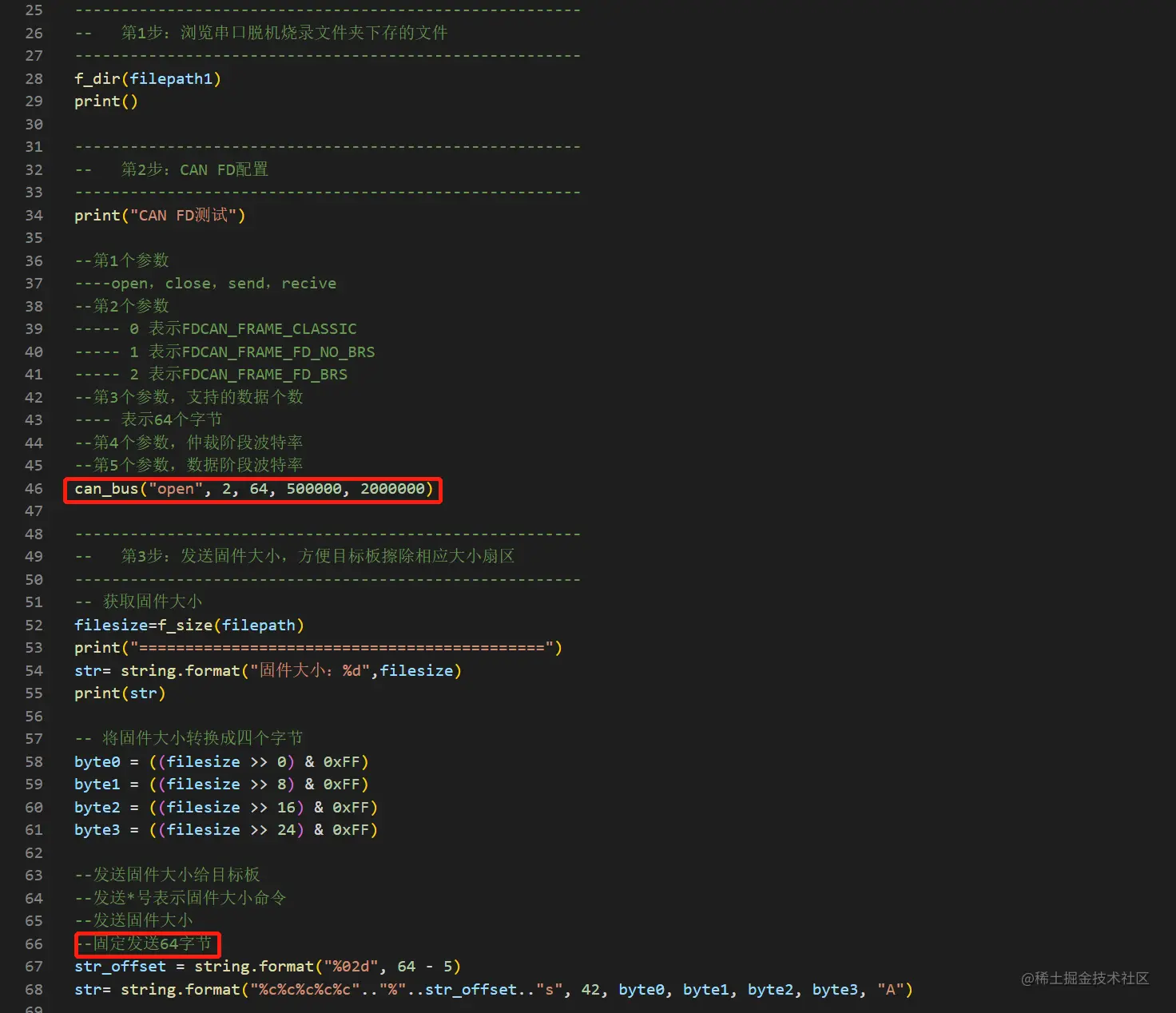

2 上位机

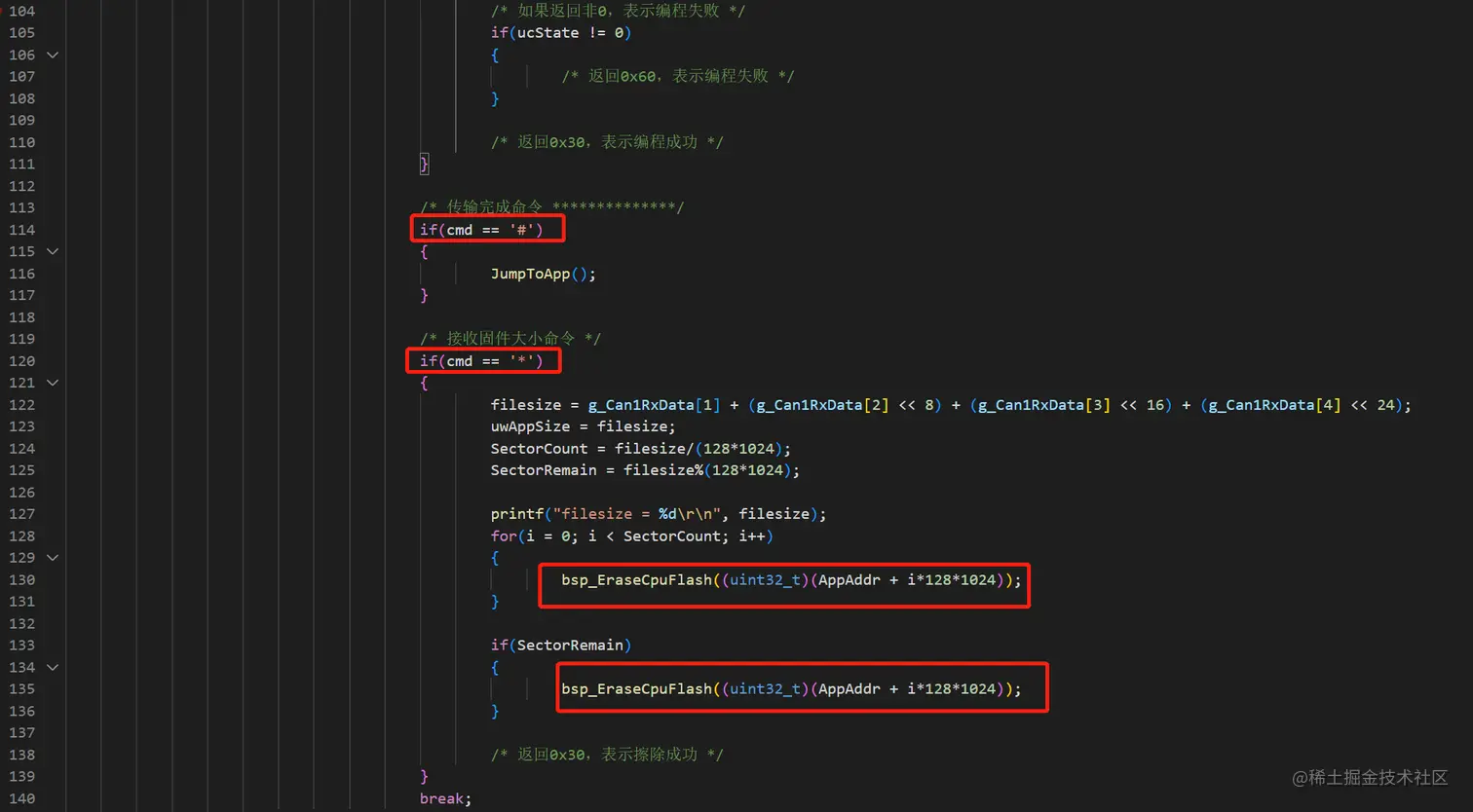

3 下位机
4 CAN驱动
- 消息处理模块
- CAN回调函数
