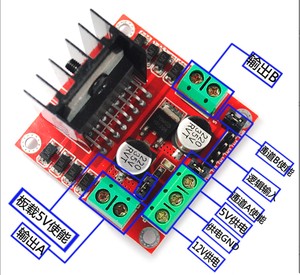

逻辑电压：控制板子执行程序的电压。
驱动电压：输出口AB的电压。
逻辑电流：驱动板执行程序的电流。
驱动电流：输出口AB的电流。
理论上最高可以接入35v（没试过最低和最高的电压，此处是某宝卖家提供的参数），购买直流电机前，先看清楚直流电机的相关参数和性能，如果满足L298N的使用要求，再进行购买使用，否则容易烧毁L298N。
从12v供电口进去的电，就是输出AB口的电压。但在介绍板载5v跳帽时，会说明当输入电压小于5v和大于5v的情况。
顾名思义，接地线。但要注意的是，此处GND不但要接驱动电源的GND，如果是和别的单片机或者其他系统连接在一起的时候，一定要从这里再引出一根GND和单片机或者系统的GND相连。即整个系统的GND连接在一起，如果不连接在一起，电压没有参考电平，无法进行正常的控制。
这是一个特殊的端口。既可以做L298N的逻辑电压的输入，也可以做外部单片机或系统的5v供电口。具体切换在板载5v跳帽中介绍。
12v供电口接≥5V的电源电压时，板载5v跳帽不拔除，5v供电口有电压输出。数值具体大小自己用万用表测，反正当12v口接7.4v时，5v供电口是输出5v的。
12v供电口≤5v的电源电压时，板载5v跳帽需要拔除，因为L298N需要逻辑驱动电压来驱动板子。此时5v供电口就变成了L298N的逻辑电压供电的输入口。供电电压在3.3v -5v之间。
需要PWM控制就拔除，不需要PWM控制就不用拔除（老玩家就别管这句话了，就算不拔除也可以做到PWM调试的，应该懂的都懂）。
PWM控制对于电机而言表现出来现象的就是转速控制，在Arduino里用analogWrite（Pin，Value）语句来实现 [Pin(对应的针脚)，Value(0-255之间的整型数字)]
IN1和IN2为一组，对应OutA（输出A）；
IN3和IN4为一组，对应OutB（输出B）。
直接接相应的输出即可。
