W25Q64特征：
 支持标准、双输出和四输出的SPI
 高性能串行闪存
 高达普通串行闪存性能的6倍
 80Mhz的时钟操作
 支持160Mhz的双输出SPI
 支持320Mhz的四输出SPI
 40MB/S的数据连续传输速率
 高效的“连续读取模式”
 低指令开销
 仅需8个时钟周期处理内存
 允许XIP操作
 性能优于X16并行闪存
 低功耗，温度范围宽
 单电源2.7V至3.6V
 4mA有源电流
 -40°C 至+85°C的正常运行温度范围
 灵活的4KB扇区构架
 扇区统一擦除（4KB）
 块擦除（32KB和64KB）
 1到256个字节编程
 超过10万次擦除/写循环
 超过20年的数据保存
 高级的安全功能
 软件和硬件写保护
 自上至下，扇区或块选择
 锁定和保护OTP
 每个设备都有唯一的64位ID
 有效的空间的包装
 8-pin SOIC 208-mil
 8-pin PDIP 300-mil
 8-pad WSON 8x6-mm
 16-pin SOIC 300-mil

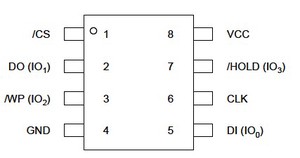

 CS：片选信号输入
 DO(IO1)：数据输出（数据输入输出1）
 WP(IO2)：写保护输入（数据输入输出2）
 GND：地信号
 DI(IO0)：数据输入（数据输入输出0）
 CLK：串行时钟输入
 HOLD(IO3)：Hold输入（数据输入输出3）
 VCC：电源
注：
1. IO0和IO1用于标准SPI和双输出SPI操作
2. IO0-IO3用于四输出SPI操作

串行数据输入、输出：
W25Q64支持标准的SPI，双输出SPI和四输出SPI操作。标准的SPI指令利用单向的数据输入引脚在串行时钟输入上升沿串行地向器件写入指令、地址或数据。标准的SPI也利用单向的数据输出引脚在串行时钟输入下降沿串行地从器件读取数据或状态。
双输出和四输出SPI利用双向IO引脚在串行时钟输入上升沿串行地向器件写入指令、地址或数据，在串行时钟输入下降沿串行地从器件读取数据或状态。
