引脚图
VCC为电源引脚；
INT/SQW为低电平有效中断或方波输出：是低电平有效复位引脚；
N.C.表示无连接，外部必须接地；
GND为地；
VBAT为备用电源输入；
SDA为串行数据输入输出；
SCL为串行时钟输入。
内部结构图

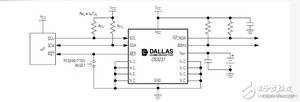

DS3231典型应用电路
下图为DS3231典型应用电路，图中可看出，DS3231几乎不需要外部元件。
1. 32 kHz的TCXO
TCXO包括温度传感器、振荡器和控制逻辑。控制器读取片上温度传感器输出，使用查表法确定所需的电容，加上AGE寄存器的老化修正。然后设置电容选择寄存器。仅在温度变化或者用户启动的温度转换完成时，才加载包括AGE寄存器变化的新值。VCC初次上电时就会读取温度值，然后每隔64 s读取一次。
2. DS3231的内部寄存器及功能
DS3231寄存器地址为00h～12h，分别用于存放秒、分、时、星期、日期及闹钟设置信息。在多字节访问期间，如果地址达到RAM空间的结尾12h处，将发生卷绕，此时定位到开始位置即00h单元。DS3231的时间和日历信息通过读取相应的寄存器来设置和初始化。用户辅助缓冲区用于防止内部寄存器更新时可能出现的错误。读取时间和日历寄存器时，用户缓冲区在任何START条件下或者寄存器指针返回到零时与内部寄存器同步。时间信息从这些辅助寄存器读取，此时时钟继续保持运行状态。这样在读操作期间发生主寄存器更新时可以避免重新读取寄存器。以控制寄存器（地址为0EH）为例，可以控制实时时钟、闹钟和方波输出。其各bit定义如下表。
BIT7位：使能振荡器（EOEC）。设定为逻辑0时，启动振荡器。如果设定为逻辑1，在DS3231电源切换至VBAT时，振荡器停止。初次上电时该位清零 （逻辑0） 。当DS3231由VCC供电时，振荡器与EOSC位的状态无关，始终保持工作状态。
BIT6位：电池备份的方波使能（BBSOW）。温度转换不影响内部64 s更新周期。用户启动的温度转换在大约2 ms内不会影响BSY位。CONV位从写入开始直到转换完成一直保持为1，转换完后，CONV和BSY均变为0。在监视用户启动转换状态时，应使用CONV位。
BIT4和BIT3位：频率选择（RS2和RS1），初次上电时，BIT
当设定为逻辑1并且DS3231由VBAT引脚供电时，在没有加载VCC的情况下，该位使能方波输出。当BB-SQW设定为逻辑0时，若VCC降至低于电源故障门限值，则INT／SQW引脚变为高阻抗。初次上电时，该位清零（逻辑0）。
BIT5位：转换温度（CONV）。该位置为1时，强制温度传感器将温度转换成数字，并执行TCXO算法更新振荡器的电容阵列。只在空闲期间有效。状态位BSY=1时，禁止设定转换温度位。用户在强制控制器开始新的TCXO操作之前。应检查状态位BSY。用户启动的
4和BIT3设置为逻辑1。方波使能时用于控制方波输出的频率。RS1、RS2的逻辑值与方波输出频率的关系如表2所列。
BIT2位：中断控制（INTCN）。该位控制INT／SQW信号。INTCN置为0时，INT／SQW引脚输出方波；INTCN置为1时，若计时寄存器与任一个闹钟寄存器相匹配，则会触发INT／SQW信号（如果也使能闹钟的话）。匹配时相应的闹钟标志总是置位，而与INTCN位的状态无关。初次上电时，INTCN位置为逻辑1。
BIT1位：闹钟2中断使能（A2IE）。该位置为逻辑1时，允许状态寄存器中的闹钟2标志位（A2F）触发INT／SQW信号（当INTCN=1时）。当A2IE位置为0或者INTCN置为0时，A2F位不启动中断信号。初次上电时，A2IE位清零（逻辑0）。
BIT0位：闹钟1中断使能（A1IE）。该位置为逻辑1时，允许状态寄存器中的闹钟1标志位（A1F）触发INT／SQW信号（当INTCN=1时）。当A1IE位置为0或者INTCN置为0时，A1F位不启动INT／SQW信号。初次上电时，A1IE位清零（逻辑0）。
3. DS3231的电源控制
电源控制功能由温度补偿电压基准（VPF）和监视VCC电平的比较器电路提供。当VCC高于VPF时，DS3231由VCC供电，当VCC低于VPF但高于VBAT时，DS3231由VCC供电；当VCC低于VPF并低于VBAT时，DS3231由VBAT供电。为保护电池，VBAT首次加到器件时振荡器并不启动，除非加载VCC，或者向器件写入一个有效的I2C地址。典型的振荡器启动时间在1 s以内。在VCC加电后或者有效的I2C地址写入后大约2 s，器件会测量一次温度，并使用计算的修正值校准振荡器。一旦振荡器运行，只要电源（VCC或者VBAT）有效就会一直保持工作状态。器件每隔64 s进行一次温度测量并校准振荡器频率。
4. DS3231的时钟和日历RTC
可以通过读取适当的寄存器字节获得时钟和日历信息。通过写入适当的寄存器字节设定或者初始化时钟和日历数据。时钟和日历寄存器的内容采用二-十进制编码（BCD）格式。DS3231运行于12小时或者24小时模式。小时寄存器的第6位定义为12或24小时模式选择位。该位为高时，选择12小时模式。在12小时模式下，第5位为AM／PM指示位，逻辑高时为PM。
5. DS3231的复位按钮
