W25Q64是一种常见的串行闪存存储器，由Winbond公司生产。它的容量为64兆比特（8兆字节），采用SPI接口进行通信。
W25Q64主要特点包括：
1.容量大：W25Q64具有64兆比特（8兆字节）的存储容量，可以存储大量数据。
2.串行接口：W25Q64使用SPI（Serial Peripheral Interface）接口进行通信，它由四条线组成：时钟线（SCK）、数据输入线（MOSI）、数据输出线（MISO）和片选线（CS）。支持SPI模式0和模式3。在SPI模式0中，数据在时钟的下降沿采样，在上升沿传输；而在SPI模式3中，数据在时钟的上升沿采样，在下降沿传输。这两种模式的时序图可以在W25Q64的数据手册中找到。
3.高速读写：W25Q64的串行闪存存储器支持高速读取和写入操作，可达到快速的数据传输速度。
4.扇区擦除：W25Q64的存储空间被划分为多个扇区，每个扇区大小为4KB。可以通过扇区擦除来更新存储的数据。
5.低功耗：W25Q64具有低功耗特性，在待机模式下能够降低功耗，延长电池寿命。

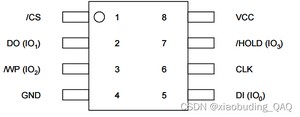

1.1 引脚说明

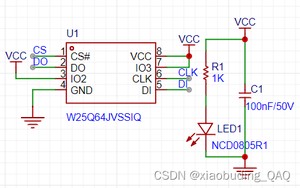

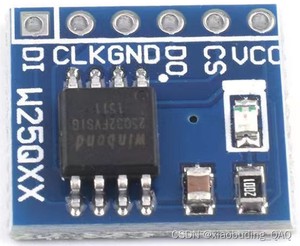

1.2 硬件连接
从上面的引脚说明，我们不需要使用WP引脚和HOLD引脚的功能，可以将它们直接连接到VCC电源引脚上。这样做可以确保这两个引脚保持在高电平状态，以便芯片正常工作。
连接WP和HOLD引脚到VCC上的好处是简化了连接和布线过程，节省了两个单片机IO口资源。
1.3 设备ID
W25Q64的芯片ID为0xEF4017。这个ID是由该芯片制造商Winbond公司指定的，用于标识该芯片型号的唯一性。
W25Q64的芯片ID是由3个字节组成，其中第1个字节为制造商ID，固定为0xEF，代表Winbond公司；第2个字节和第3个字节表示设备类型和密度，固定为0x40和0x17，分别代表64Mbit（8MB）的串行闪存存储器。因此，W25Q64的完整芯片ID为0xEF4017。

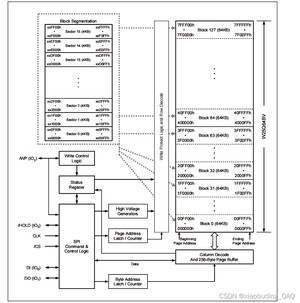

1.4 内部框架
存储结构：W25Q64通常以块（Block）、扇区（Sector）和页（Page）的形式组织存储数据。W25Q64一共有128块，每个块包含16个扇区，每个扇区包含16个页，每页最多256字节。
由此可知W25Q64容量的计算方式如下：
以1页/256字节，1扇区包含16页为基础，可以得到1扇区=16256Byte）=4096（Byte）=4KB；
又因1块包含16个扇区，可以得到1块=164096（Byte）=65536（Byte）=64KB；
最后总共128块，128*65536（Byte）=（Byte）=8MB，所以
W25Q64寻址空间：0x000000~0x7FFFFF。
1.5 指令集

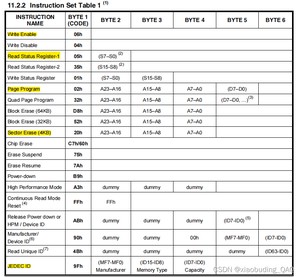

1.5.1 指令集1

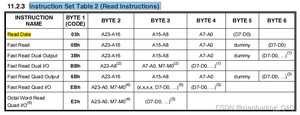

1.5.2 指令集2
2.1 W25Q64引脚定义代码如下（示例）：
2.2 W25Q64初始化代码如下（示例）：
当 CS 为高电平时，表示不选中该芯片，芯片将不会响应 SPI 总线上传来的数据。因此，为了确保在系统上电后不会意外触发芯片操作，一般会在初始化时将 CS 引脚设置为高电平状态。
2.3 W25Q64引脚配置代码如下（示例）：
2.4 SPI读取数据代码如下（示例）：
我这里SPI读数据是采用了SPI模式0的方式，在这种模式下，数据在时钟的下降沿进行采样，并且在时钟的上升沿进行传输，最后将数据保存到Outdata变量中。
SPI模式0是指在时钟空闲时，时钟线为低电平，在读取数据时，数据从MISO引脚上升沿进行采样，这是W25Q64芯片的SPI通信方式之一。
2.5 写使能/禁止写使能代码如下（示例）：
在进行写入操作之前，需要先调用写使能命令来允许写入操作，写入完成后再调用禁止写使能命令来禁止写入操作。如果不调用禁止写使能命令，则W25Q64芯片仍然处于写入状态，可能会导致数据错误或者芯片损坏。
写使能/禁止写使能的时序图在规格书上有，这里就不贴出来了。
2.6 W25Q64 判断忙状态代码如下（示例）：
该函数的作用是等待 W25Q64 芯片的忙状态结束。在进行一些与 Flash 写入相关的操作之前，需要检查 W25Q64 芯片是否处于忙状态，以确保写入操作的正确性。该函数使用 SPI 协议与 W25Q64 通信，读取状态寄存器中的信息，并检查其中的位 0 是否为 0。如果位 0 为 0，表示忙状态已经结束，函数退出；否则，继续等待。如果等待时间超过了设定的 Timeout 时间，函数将会输出错误信息并退出。
2.7 W25Q64 扇区/块/芯片擦除代码如下（示例）：
2.7.1 W25Q64 扇区擦除
W25Q64 芯片的扇区大小为 4KB
2.7.2 W25Q64 块擦除
W25Q64 芯片的块大小为 64KB
2.7.3 W25Q64 芯片擦除
W25Q64 芯片的芯片大小为 8MB
这些擦除函数之间的不同在于擦除的范围。扇区擦除函数擦除的是单个扇区（4KB）的数据；块擦除函数擦除的是单个块（64KB）的数据；而芯片擦除函数则会擦除整个芯片（8MB）的数据。根据实际需要，选择适当的擦除函数进行操作。
注意，如果是选用芯片擦除函数，W25Q64_WaitForBusyStatus();函数中的等待时间uint16_t Timeout = 0xFFFF;需更改为uint32_t Timeout = 0xFFFFFFFF;
2.8 W25Q64页写操作代码如下（示例）：
当使用 W25Q64 芯片进行页写操作时，需要考虑到写入字节数大于 256 字节和不大于 256 字节的两种情况。
如果小于等于 256 字节，直接进行一次写操作；如果大于 256 字节，则先写入前 256 字节的数据，然后循环写入剩余数据，同时需要在每次写入之前等待上次写操作完成。
2.9 W25Q64读数据代码如下（示例）：
2.10 W25Q64读取设备ID代码如下（示例）：
W25Q64的芯片ID为0xEF4017，用于标识该芯片型号的唯一性。
2.11 W25Q64测试代码如下（示例）：
2.12 W25Q64测试结果：

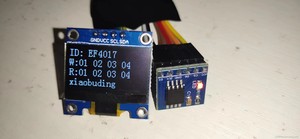

我们可以在OLED显示屏看到W25Q64的ID为EF4017，测试写入和读出的数据是一样的。
总的来说，使用 W25Q64 需要熟悉其相关的指令集、通信协议和时序要求，合理地设计读写操作流程，并注意处理特殊情况，比如数据跨页写入时的处理等。感谢你的观看，谢谢！
