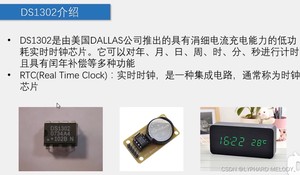

DS3231是一个更加鲸准的时钟芯片，集成度更高，内部自带晶振，还有就是比较贵
DSC887:这个是自带备用电池，
需要用到芯片的数据手册

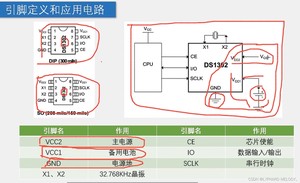

DIP：是属于直插入式芯片封装
SD：是属于贴片式的封装
娟细电流：是主电源会给备用电源充电

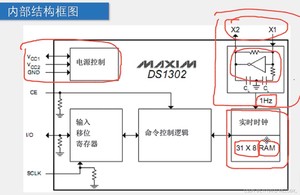

数据的输入和输出类似于前面的驱动芯片
CE;相当于开关控制，功能类似于RCLK
IO：就和SER功能相似，对数据进行输入和输出
SCLK

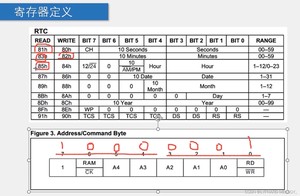

底下的为命令字，总共有八位，想进行什么操作，前面都给列出来了
有了命令字就把前面两个任务完成了，

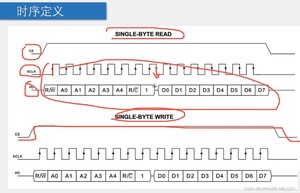

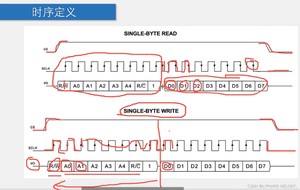

CE为操作使能：在对其进行操作的时候，要始终保持高电平
SCLK：表示给一个固定的时钟

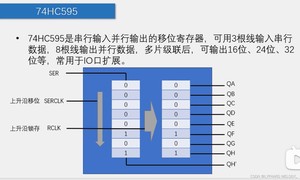

和前面那个595芯片相同，在上升沿的地方，东西就会被写入，同时也规定在时钟的下降沿，会把相应的数据进行输出
1、数字一直为225不发生变化
之后检查代码发现将“if(DS1302_IO==1){Data|=(0x01<<i);}”，书写为了“if(DS1302_IO){Data|=(0x01<<i);}”
还需要写入"DS1302_WriteByte(0x8E,0x00);",（这个是用来解锁的）
2、输出的数据一直发生跳变
将LCD_ShowNum(2,1,Second,3);换为LCD_ShowHexNum(2,1,Second,3);（因为这个是16进制的东西）

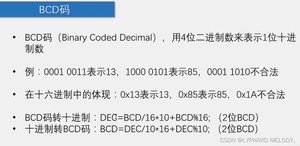

（类似于BCD码，前三位用来计入10秒，后面三位用来计入个位上的秒）
DS1302时钟
DS1302可调时钟
