这里建立两个库： 和
即存储DS3231的寄存器定义，时间变量结构体定义，等等。
即存储相关IIC的函数定义，软件 IIC 占用的 IO口定义，等等。
在使用上，只需要在DS3231.c中 即可。
同理，因为我们将模块和 IIC 协议进行了分离， 在项目中需要加到其他使用IIC协议的模块时，也只需要在对应模块的文件中 调用软件IIC的头文件 即可。
那么在之后其他项目也可以使用这个时候写好的 软件IIC 库， 只需要改改softwareIIC.h 里对于占用端口的宏定义即可， 十分方便代码的移植😉👍。
若你是初学者（虽然我也是），希望你能养成这样的一个模式、习惯，这对之后的帮助异常的大。
在这里我用的是在某宝上购买的模块，已经预留出了VCC、GND、SDA、SCL。

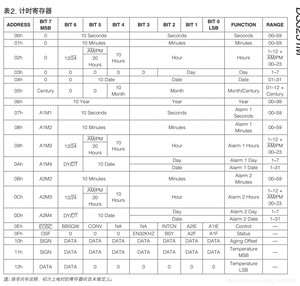

第一眼看上去可能有点不明所以，但其实很简单。DS3231采用8421BCD码用来存储时间、日期等数据。（什么是8421BCD码？ 你可以简单理解为，一般用四位二进制表示一位数字，比如十进制数字58，对应的8421BCD码即：0101 1000 , 这里1000代表个位数的8 ， 0101代表十位数的 5 。）
比如Seconds（秒），寄存器地址是0x00，我们需要读取和设置 秒 ，也只需要对这个寄存器进行读写即可。
秒范围是 00 - 59，故第四位用来存储个位数0 - 9，高三位用来存储十位数 0 - 5 （ 000 - 101）。
其他寄存器同理。
另外关于采用 24小时制 还是 12小时制度，取决于Hours寄存器（0x02）中的第6位。
欧克，关于IIC 借助我上一篇博客相信已经有所掌握，现在我们直接将其使用在和DS3231的通讯和设置中。
上面是软件IIC的代码，是对于IIC总线的操作，不具体针对某一个模块，可移植性高。
