局域网主机共享单个公网IP地址接入Internet (私有IP不能在Internet中正常路由)
修改数据包的源地址
- 局域网各主机已正确设置IP地址、子网掩码、默认网关地址
- Linux网关开启IP路由转发
小知识扩展: 一个IP地址做SNAT转换，一般可以让内网100到200 台主机实现上网

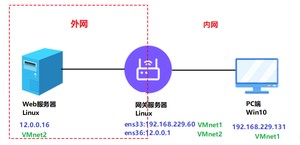

web服务器IP：12.0.0.16、关闭防火墙和selinux、开启http服务
网关服务器内网IP（ens33）：192.168.229.60；外网IP(ens36)：12.0.0.1；linux网关打开IP路由转发、开启http服务

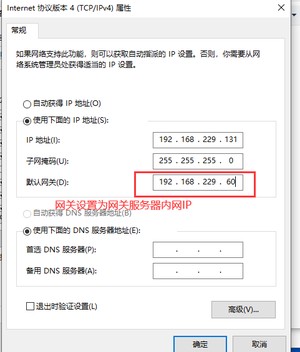

win10客户端IP：192.168.229.131

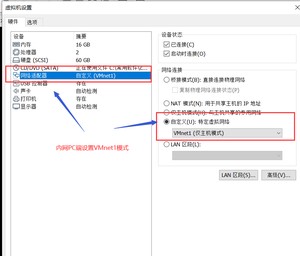

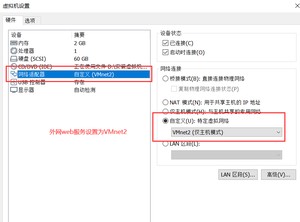

VMware的虚拟网络编辑器中默认vmnet1模式网段：192.168.229.0，VMnet2模式网段：12.0.0.0
实验目的：
实现内网主机Win10访问Web服务器时将IP地址192.168.229.131转换为12.0.0.16访问，在web服务器的日志文件中查看PC端的访问地址是否发生改变，即实现SNAT转换

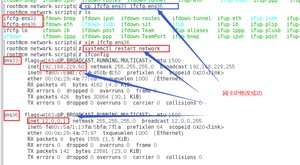

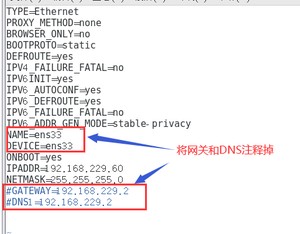

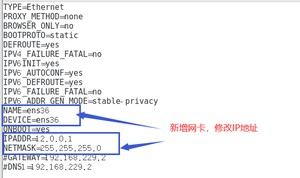

5.1.1 添加网卡，并设置ens33、ens36的IP地址
5.1.2 iptables的安装
5.1.3 linux网关服务器打开IP路由转发

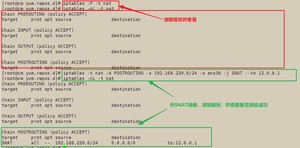

5.1.4 在linux网关服务器上做SNAT转换

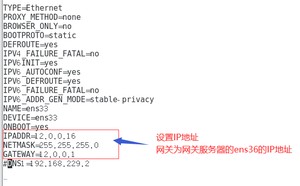

5.3.1 设置外网web服务器的IP地址

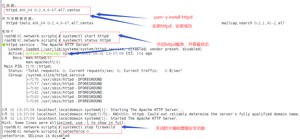

5.3.2 安装httpd服务，并开启httpd服务，关闭防火墙和selinux

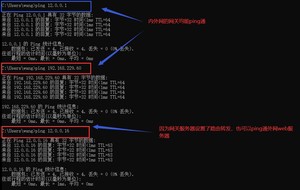

5.4.1 内网PC端ping外网和网关测试

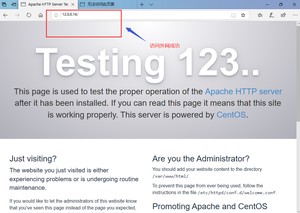

5.4.2 内网访问httpd测试

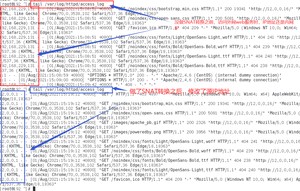

5.4.3 查看外网web服务器的日志文件tail /var/log/httpd/access_log，查看访问网址是否修改为12.0.0.1，即SNAT转换是否成功
局域网的服务器能够访问Internet
网关的外网地址有正确的DNS解析记录
Linux网关开启IP路由转发
注意:使用DNAT时，同时还有配合SNAT使用，才能实现响应数据包的正确返回
小知识扩展:
• 主机型防火墙主要使用INPUT、OUTPUT链，设置规则时一-般要详细的指定到端口
• 网络型防火墙主要使用FORWARD链，设置规则时很少去指定到端口，一般指定到IP地址或者到网段即可
（1）tcp∶ ip icmp arp rarp 和 tcp、udp、icmp这些选项等都要放到第一个参数的位置，用来过滤数据报的类型
（2）-i ens33 ∶只抓经过接口ens33的包
（3）-t ∶不显示时间戳
（4）-s 0 ∶ 抓取数据包时默认抓取长度为68字节。加上-s 0 后可以抓到完整的数据包
（5）-c 100 ∶只抓取100个数据包
（6）dst port ! 22 ∶不抓取目标端口是22的数据包
（7）src net 192.168.1.0/24 ∶数据包的源网络地址为192.168.1.0/24。Net：网段，host：主机
（8）-w https://www.cnblogs.com/weq0805/p/target.cap ∶ 保存成cap文件，方便用ethereal （即wireshark）分析
