数据：

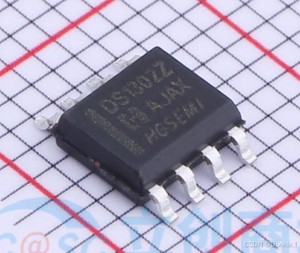

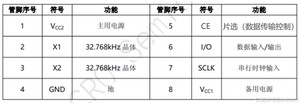

DS1302是一个可充电实时时钟芯片，包含时钟（24小时格式或12小时格式）、日历（年，月，日，星期）、31字节RAM（断电数据丢失）。
供电：

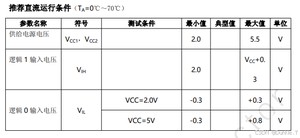

DS1302采用两组供电，一组主电，由外部供电，一组备电，一般由纽扣电池供电。当主电存在时，由主电供电，当主电不存在时由备电供电。
功能：
DS1302，通过外部晶振自动对时间进行计数，对月末日期进行调整，以及闰年矫正。MCU可对其时间日期进行设置及读取，显示正确的当前时间。同时可借用31字节的RAM临时保存重要数据（因为外部断电后，纽扣电池供电保证数据不丢失）。
连接：
与MCU连接只需要三个普通GPIO口即可，DS1302芯片的通讯方式接近于SPI，其中将SPI的MISO和MOSI合并为I/O引脚。但是并不需要使用SPI复用引脚进行连接，只需要普通GPIO引脚即可。

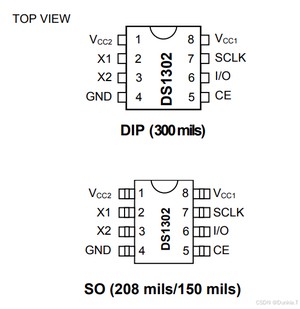

这里是常用国产有替代型号：DS1302，插件；DS1302Z+T，贴片；DS1302N温度范围从（0 ~ +70℃）提高到 （-40~ +85℃），插件；DS1302ZN+T温度范围从（0 ~ +70℃）提高到 （-40~ +85℃），贴片。

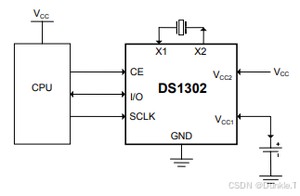

正常使用时完全可以安照下图进行连接，非常简单，任意的3个GPIO口连接CE、I/O、SCLK（这里的SCLK只是提供一个上升沿做时钟信号，设低再设高之后数据即被DS1302读取，并非SPI或IIC的CLK）。晶振直接近距离连接DS1302即可，不需要接对地的匹配电容。VCC2接外部供电，VCC1接纽扣电池。

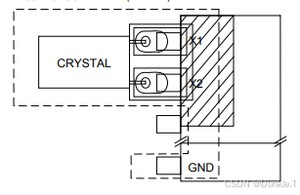

下图，晶振近距离连接DS1302，斜线部分的不要走信号线，会对晶振信号产生影响。
首先是寄存器地址：
寄存地址最后一位表示读写，前边按正常数值。如秒钟地址，读地址为0b1000 0001 = 0x81；写地址为0b1000 0000 = 0x80，所以读地址比写地址大1。

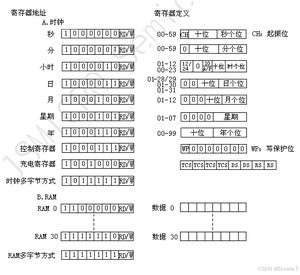

寄存器定义：
RAM操作：
和时间寄存器一样，最后一位表示读写，前边按正常数值。如RAM 0地址，读地址为0b1100 0001 = 0xC1；写地址为0b1100 0000 = 0xC0。数据内容不限，任意单字节数值。

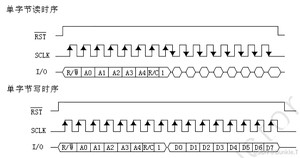

首先是读写时序图：
RST 即CE，为数据传输控制，数据传输时设高电平，不用时设低电平；
SCLK即DS1302 读写数值控制信号，上升沿触发， 即SCLK的GPIO由低电平设置到高电平时，DS1302读取或写出一个数据。
I/O即DS1302读取或写出的数据。在MCU写入数据时，连接的GPIO设置为一般输出模式，通过高低电平切换，写入数据；在MCU写入数据时，连接的GPIO设置为一般读取电平模式，通过获取DS1302 I/O输出的高低电平，读取数据。
I/O数据的寄存器地址由低位到高位的顺序进行写入；数据也是由低位到高位写入，或读出。 其中R/W 即为读写控制位0为读，1为写，A0-A4为地址数据，R/C为时间寄存器还是RAM寄存器控制位，D0-D7为写入数据，读取时该位置为读出数据。
在进行写时间数据操作时，MCU先向DS1302输出写寄存器地址，再紧跟着输出时间数据；在进行读时间数据操作时，MCU先向DS1302输出读寄存器地址，再紧跟着读取DS1302输出的时间数据；该数据输入输出流程时序由SCLK上升沿控制。
ds1302.h文件
ds1302.c文件
main.c文件

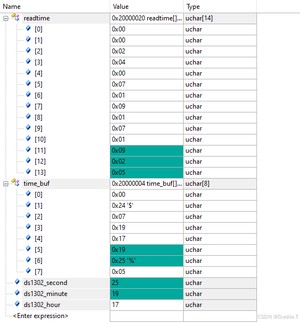

调试效果：
