spi协议频率



  SPI，是英语Serial Peripheral interface的缩写，顾名思义就是串行外设接口。。SPI接口主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。SPI是一种高速的，全双工，同步，串行，主从结构通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。

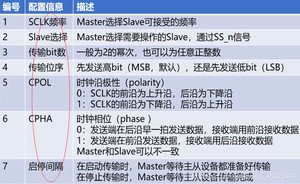

  SPI总线的需要自定义，没有具体的规定，一般为：400KHz~10MHz（AHB：100MHz，APB：50MHz）

• ：实现MCU与各种外接设备连接（芯片与芯片之间的连接），以串行的方式进行数据交换（串并转换）。
• ：一个SPI Master可以通过共享数据线的方式可以连接多个SPI Slave（一主多从）；
• ：作为芯片与芯片之间互连的接口，通过配置寄存器实现主控芯片（SPI Master）对外围芯片（SPI Slave）的配置；

  SS_n、SCK、MOSI信号均由主设备产生，MISO信号由从设备产生。在SS_n为低电平的前提下，MOSI和MISO信号才有效，在每个时钟周期MOSI和MISO传输一位数据。

  SPI通讯需要使用4条线：3条总线和1条片选，物理连接如下：

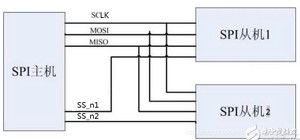

  SPI还是遵循主从结构，SPI协议适用于一主 多从的工作场景：

1. 同步方式(Synchronous)传输数据
     Master设备会根据将要交换的数据来产生相应的时钟脉冲(Clock Pulse), 时钟脉冲组成了时钟信号(Clock Signal) , 时钟信号通过时钟极性 (CPOL) 和 时钟相位 (CPHA) 控制着两个 SPI 设备间何时数据交换以及何时对接收到的数据进行采样, 来保证数据在两个设备之间是同步传输的。
2. 主-从结构(Master-Slave) 的控制方式
     SPI 规定了两个 SPI 设备之间通信必须由主设备 (Master) 来控制次设备 (Slave)。一个 Master 设备可以通过提供 Clock 以及对 Slave 设备进行片选 (Slave Select) 来控制多个 Slave 设备, SPI 协议还规定 Slave 设备的 Clock 由 Master 设备通过 SCK 管脚提供给 Slave 设备, Slave 设备本身不能产生或控制 Clock。
3. 串行、全双工方式数据交换(Data Exchanges)
     , 是因为 SPI 协议规定一个 SPI 设备不能在数据通信过程中仅仅只充当一个 “发送者(Transmitter)” 或者 “接收者(Receiver)”. 在(不管主设备好还是从设备)，相当于该设备有一个 bit 大小的数据被交换了。

需要说明的是，SPI只有主模式和从模式之分，没有读和写的说法，因为实质上每次SPI是主从设备在交换数据。也就是说，你发一个数据必然会收到一个数据；你要收一个数据必须也要先发一个数据。

  SPI 设备在进行通信的过程中, Master 设备和 Slave 设备之间会产生一个数据链路回环(Data Loop)。

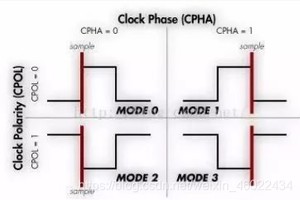

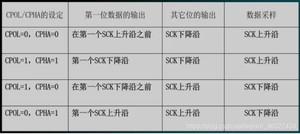

  SPI接口有四种不同的数据传输时序，取决于时钟极性（CPOL）和时钟相位（CPHA）的组合。

• CPOL：表示当SCLK空闲idle的时候，其电平的值是低电平0还是高电平1；
• CPHA：表示对应着数据采样是在第几个边沿（edge），是第一个边沿还是第二个边沿，0对应着第一个边沿，1对应着第二个边沿；

1）、CPHA=0，表示第一个边沿：

   对于CPOL=0，idle时候的是低电平，第一个边沿就是从低变到高，所以是上升沿；
   对于CPOL=1，idle时候的是高电平，第一个边沿就是从高变到低，所以是下降沿；
2）、CPHA=1，表示第二个边沿：

  对于CPOL=0，idle时候的是低电平，第二个边沿就是从高变到低，所以是下降沿；
  对于CPOL=1，idle时候的是高电平，第一个边沿就是从低变到高，所以是上升沿；
        

参考：https://blog.csdn.net/ivy_reny/article/details/?depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromBaidu-6&utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromBaidu-6

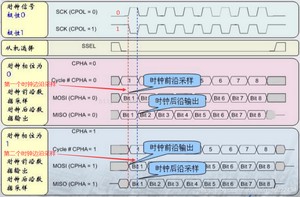

  Bit1为MSB，Bit8为LSB。假设CPOL=0，CPHA=0。在SCK的第一个时钟周期，在时钟的前沿采样数据（上升沿），在时钟的后沿输出数据。先看主器件，主器件的输出口（MOSI）输出数据bit1，在时钟的前沿被从器件采样，那主器件是何时输出bit1的呢？bit1的输出时刻实际上在SCK信号有效以前，比SCK的上升沿还要早半个时钟周期，bit1的输出时刻与SS_n信号没有关系。再来看从器件，主器件的输入口MISO同样是在时钟的前沿采样从器件输出的bit1的，那从器件又是在何时输出bit1的呢？从器件实在SS_n信号有效后，立即输出bit1，尽管此时SCK信号还没有生效。

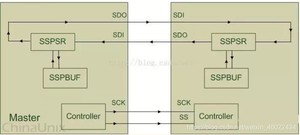

   SPI是一个环形总线结构，由SS_n (CS)、SCK、MOSI、MISO构成，时序很简单，在SCK的控制下，SSPSR是SPI设备内部的移位寄存器，根据SPI时钟信号状态，往SSPBUF里移入或移出数据，每次移动的数据大小由Bus-width和Channel-width决定。在正常工作时，两个双向移位寄存器进行数据交换，寄存器中的内容全部移出时，相当于完成了两个寄存器内容的交换。在每个时钟周期内，Master与Slave之间交换的数据其实都是SPI内部移位寄存器从SSPBUF里面拷贝的，可以通过往SSPBUF对应的寄存器（Tx-Data/Rx-Data register）里读写数据，间接操控SPI内部的SSPBUF。SSPSR控制数据移入移出SSPBUF。Master里面的Controller主要通过时钟信号以及片选信号来控制Slave。Slave会一直等待，直到接收到Master发过来的片选信号，然后根据时钟信号来工作。Master的片选操作必须由程序实现。。

• SSPBUF,Synchronous Serial Port Buffer, 泛指 SPI 设备里面的内部缓冲区, 一般在物理上是以FIFO 的形式, 保存传输过程中的临时数据;
• SSPSR, Synchronous Serial Port Register, 泛指 SPI 设备里面的移位寄存器(Shift Regitser), 它的作用是根据设置好的数据位宽(bit-width) 把数据移入或者移出 SSPBUF;
• Controller, 泛指 SPI 设备里面的控制寄存器, 可以通过配置它们来设置 SPI 总线的传输模式。
