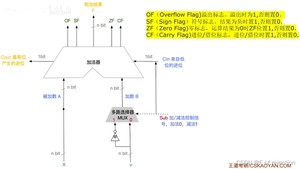

1. 仅用于有符号数的加减运算，说明有符号加减运算发生溢出
2. 硬件计算方法:OF=最高位产生的进位⊕次高位产生的进位，OF=1表示溢出
例如X:1000 （-8）和Y:0111（7） ，标红部分为进位和
其中次高位的进位为0+0=0 0，最高位的进位为1+1=1 0，OF=1⊕0=1，溢出
1. 仅用于有符号数的加减运算
2.硬件计算方法:SF=最高位的本位和，SF=0表示结果为正，SF=1表示结果为负
同样以X:1000 （-8）和Y:0111（7）为例，标红部分为本位和
左边为X-Y，SF=1+1=1 0，结果为正数，右边为X+Y，SF=1+0=1结果为负，
1. 对无符号数和有符号数都有意义
2. 硬件计算方法:两个数的运算结果 n bit全为0时，ZF=1，否则ZF=0
1. 仅对无符号数有意义，说明无符号加减运算发生溢出
2. 硬件计算方法:CF=Cout⊕Sub，Cout为最高位进位，Sub为加减法控制信号0加，1减
以X:0011 （3）和Y:0100（4）为例，标红部分为进位和
左边为X+Y，Cout=0+0=0 0，CF=0⊕0=0，右边为X-Y，Cout=0+1=0 1，CF=0⊕1=1结果为负
