pcap文件是常用的数据报存储格式，可以理解为就是一种文件格式，只不过里面的数据是按照特定格式存储的，所以我们想要解析里面的数据，也必须按照一定的格式。普通的记事本打开pcap文件显示的是乱码，用Ultra Edit能够以16进制数据的格式显示，用wireshark这种抓包工具就可以正常打开这种文件，愉快地查看里面的网络数据报了，同时wireshark也可以生成这种格式的文件。当然这些工具只是我经常使用的，还有很多其它能够查看pcap文件的工具。

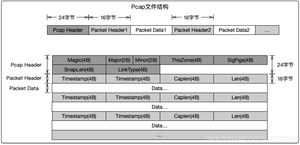

.pcap/.cap文件结构如下：
1.Pcap Header
文件头，每一个pcap文件只有一个文件头，总共占字节，以下是总共的含义。
Magic(4B)： 标记文件开始，并用来识别文件和字节顺序。值可以为0xa1b2c3d4或者0xd4c3b2a1，如果是0xa1b2c3d4表示是大端模式，按照原来的顺序一个字节一个字节的读，如果是0xd4c3b2a1表示小端模式，下面的字节都要交换顺序。现在的电脑大部分是小端模式。
Major(2B)： 当前文件的主要版本号，一般为0x0200
Minor(2B)： 当前文件的次要版本号，一般为0x0400
ThisZone(4B)： 当地的标准事件，如果用的是GMT则全零，一般全零
SigFigs(4B)： 时间戳的精度，一般为全零
SnapLen(4B)： 最大的存储长度，设置所抓获的数据包的最大长度，如果所有数据包都要抓获，将值设置为65535
LinkType(4B)： 链路类型。解析数据包首先要判断它的LinkType，所以这个值很重要。一般的值为1，即以太网
常用的LinkType（链路类型）：
2.Packet Header
数据包头可以有多个，每个数据包头后面都跟着真正的数据包。以下是Packet Header的4个字段含义
Timestamp(4B)： 时间戳高位，精确到seconds，这是Unix时间戳。捕获数据包的时间一般是根据这个值
Timestamp(4B)： 时间戳低位，能够精确到microseconds
Caplen(4B)： 当前数据区的长度，即抓取到的数据帧长度，由此可以得到下一个数据帧的位置。
Len(4B)： 离线数据长度，网路中实际数据帧的长度，一般不大于Caplen，多数情况下和Caplen值一样
3.Packet Data
Packet是链路层的数据帧，长度就是Packet Header中定义的Caplen值，所以每个Packet Header后面都跟着Caplen长度的Packet Data。也就是说pcap文件并没有规定捕获的数据帧之间有什么间隔字符串。Packet数据帧部分的格式就是标准的网络协议格式了。
eg：

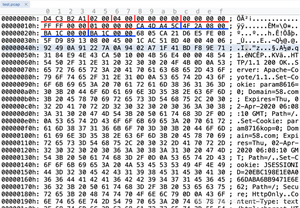

下图为16进制pcap文件：
备注：
红色部分：Pcap Header
蓝色部分：Packet Header
PcapHeader
Magic(4B)： 表示小端模式，后面的字节从后往前读；
Major(2B)： ，计算机读的是；
Minor(2B)： ，计算机读的是；
ThisZone(4B)： ，全零；
SigFigs(4B)： ，全零；
SnapLen(4B)： FF FF 00 00, 计算机读的是：00 00 FF FF，所以是2^16-1=65535
LinkType(4B)： 01 00 00 00, 计算机读的是：00 00 00 01，表示是以太网类型
Packet Header
Timestamp(4B)： ，计算机读的是：，十进制：，日期为：；
Timestamp(4B)： ，计算机读的是：，十进制：，代表；
Caplen(4B)： , 计算机读的是：，十进制：，代表后面的个字节为一个数据帧，之后又是一个新的PacketHeader，如此循环；
Len(4B)： ，和Caplen相同
wireshark打开.pcap文件：
