关于FIFO和异步处理我已经写过很多东西了：
这次因为保持代码手感的需要，重新写一次异步fifo。写的过程突然感觉自己成长了许多，毕业时候抠抠索索的照着教程写了好几天，到今天心里合了一下时序一个多小时就手撕代码完成，看来这几年班不是白上的啊~
整体的思路很常规，模块分为四个部分：写通路控制、读通路控制、异步单元、双口RAM。
写通路控制：负责产生ram写地址和写有效，产生wfull信号；
读通路控制：负责产生ram读地址和读有效，产生rempty信号；
异步单元：负责地址指针的跨异步处理；
双口RAM：负责存储数据；

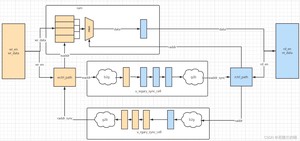

整体结构图如下：
顶层如下：
我们来完成wctrl_path的构建，首先明确写这个模块的接口：
写时钟和写复位肯定是必须的，winc是外部的写有效。还有一个必要的输入信号是raddr_sync信号，这个信号的作用是和waddr一起产生写侧看到的fifo_cnt信号，进而得到wfull信号。那么考点1来了：为什么要在写时钟域产生wfull信号，在读时钟域产生rempty信号？
在“【异步FIFO的一些小事·1】空满判断与格雷码”这个博客中已经做过说明，简单而言就是：在写时钟域看到的读指针是有延迟的，对于wfull而言，晚一些看到有数据被读取走也不会影响数据，最多就是wfull信号晚一些撤销而已，而wfull晚撤销不会是数据被覆盖，只会影响到性能（多反压了一会），而性能的问题是可以通过计算一个合理的异步fifo深度开销进行弥补的。同理在读时钟域看到写指针也是有延迟的，因此rempty可能撤销不及时，不及时也没关系最多就是等一会反应过来再读，而不会读取错误数据。
好的，输入信号分析完成，输出信号显然有给ram的wenc和waddr，wdata直接从顶层过去不从这里过手了。还有就是刚刚说的wfull信号。
在“【芯片前端】保持代码手感——同步FIFO”里提到过，考点2：fifo中计算读写地址会用位宽扩一比特的计数器，最高比特作为标志位来判断绕圈，那么把这个模块做一下：
基于这个模块可以轻松的产生waddr，那么进一步得到wenc和wfull的逻辑就非常简单了：
注意这里的waddr还是扩充了一比特的地址，送给ram的时候要取[DEPTH -1:0]，而送到跨异步模块时就直接全位宽送，因为计算fifo_cnt要用到全位宽。
和wctrl_path的思路一样，不赘述：
gary_sync_cell专门用来计数器跨异步，思路很简单：二进制输入，转格雷码打拍，跨异步打三拍，格雷码转回二进制输出。那么考点3又来了：为什么异步fifo里要用格雷码跨异步？
基于之前的积累“进阶之路——二进制与格雷码的相互转换模块设计” ，二进制转格雷码和格雷码转二进制的模块直接做：
OK，那么下一步就是对比特跨异步的问题了。下一个考点4自然就是：多比特如何跨异步？那在这里就不啰嗦了已经写过 ，欢迎指正。
要做多比特跨异步，当然要先有单比特跨异步模块：
拍数可配，默认是2拍建议配置为3拍，那么考点5：为什么现在跨异步打拍要打3拍？
基于单比特跨异步单元，我们进一步得到多比特跨异步单元：
注意千万要用目的时钟打拍啊。
ok，因此完成的gray_sync_cell的代码就有了：
用的是默认代码：
以上，完整的代码呈现。
因为主要是叙述个思路，没有做太细致的波形验证，就用auto_verification生成了个简单的验证环境，没有这个工具的请参见，工具有点些修改，最新的链接是：链接：https://pan.baidu.com/s/1CMptxDGketFHuLeNOLcV0Q，提取码：t6o8。
把所有文件放置于async_fifo目录下，键入auto_verification -f async_fifo，生成仿真环境，简单修改testbench，得到如下波形：
真的是很随意的仿了一下，如果大家发现有问题请不吝赐教~感谢~
