实验环境：Packet Tracer
本次实验主题：使用一个三层交换机实现跨VLAN间的通信。实验内容来自课堂。本文仅对实验步骤做记录。
从使用者的角度来看，可以把三层交换机看成是二层交换机和路由器的组合，这个虚拟的路由器与每个VLAN都有一个端口进行连接，这个端口是交换虚拟端口（SVI，Switch Virtual Interface）。

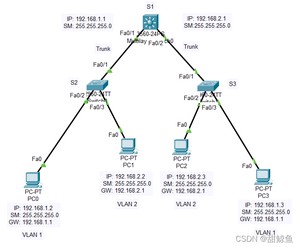

Cisco三层交换机通过配置其逻辑三层端口（交换虚拟端口SVI）可实现不同VLAN间的通信。在VLAN端口配置IP地址 ，并将计算机的网关GW指向相应VLAN的SVI地址即可。
在配置逻辑三层接口之前，必须在交换机上创建VLAN并分配VLAN端口，即将交换机端口分配到所创建的VLAN。
另外，需使用ip routing配置命令开启三层交换机的IP路由。
添加4台计算机，标签名为PC0-PC3；
添加2台二层交换机2960 ，标签名为S2和S3；
添加一台三层交换机3560，标签名为S1；

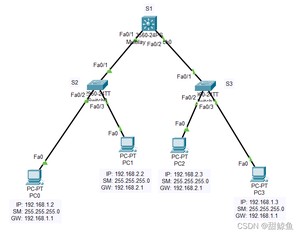

交换机划分的VLAN及端口根据如下拓扑图，使用直通线连接好计算机和交换机，并为每台计算机设置好相应的 IP和SM（Subnet Mask，子网掩码）。
IP与SM的设置在实验一中写过了，这里就不再赘述了。

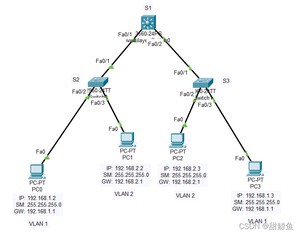

在S2和S3上分别划分2个Vlan（Vlan1和Vlan2） 。
实现相同Vlan的PC0与PC3相互通信， PC1与PC2相互通信。
代码如下：（在S2和S3中都要划分！）
本次实验采用逐一添加的方式分配VLAN端口。
在S2中：
在S3中：

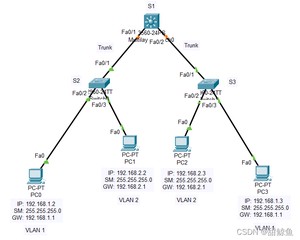

设置交换机互联的端口模式为Trunk。Trunk模式的端口允许单个、多个或者是交换机上的所有Vlan通过它进行通信。
代码如下：（在两个交换机中都要分配！）
代码如下：
代码如下：
代码如下：
使用ip routing命令可以开启三层交换机的IP路由功能。
代码如下：

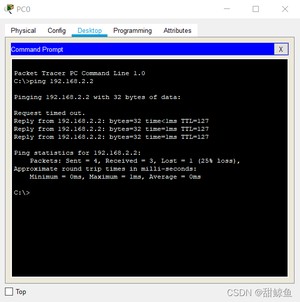

使用PC0与不同VLAN的PC1做ping测试。
可以看到不同VLAN下的PC通过三层交换机可以ping通。
本次实验实现了使用三层交换机实现跨VLAN间的通信。主要步骤有建立网络拓扑、二层交换机的接口设置（创建VLAN、交换机的VLAN端口分配、交换机的端口分配）、三层交换机的接口设置（创建VLAN、交换机的端口分配、配置每个VLAN的接口与IP地址、开启IP路由功能）。完成以上步骤后，可以进行ping测试，如果不同VLAN下的PC可以通过交换机ping通，本次实验就做完了。
