思科模拟器中有较多种交换机型号，这里只是简单的介绍一下二层交换机2960，以及三层交换机中的3560
交换机是通过其保存的MAC地址表来进行工作的，而其地址表的内容大概是这样的：
交换机中的MAC地址表
交换机通过将PC的MAC地址与本身的接口号 一 一 对应来实现PC之间的信息交换。这个MAC地址通过交换机不断学习来形成的。交换机的学习过程大概是这样的：PC1要发送信息给PC2，当PC1将信息送到交换机之后，交换机便会将PC1的MAC地址与其对应的接口记录下来，假如此时交换机没有在自己的MAC地址表中找到PC2的地址怎么办呢？他会向所有已连接的接口进行广播:“我现在要找一个MAC地址为XXX的PC，收到请回复” 此时所有与交换机连接的PC收到广播后会做出不同的反应，若不是目标地址的PC收到该广播后，不会做出反应，装作没听到。而PC2收到该广播后，则会回复交换机：“我在这” 此时交换机便会将其MAC地址与对应的接口号记录到MAC地址表中，如果PC1与PC2还要通讯的话，交换机通过查询MAC地址表已经知道二者的MAC地址与对应的接口号，那么便会直接通过单播来实现两者之间的通讯。交换机正式通过不断地广播学习这个过程，来不断增加自己MAC地址表中的内容。
但是在交换机中的MAC地址表是动态的，存在一个老化时间老化时间默认为300秒。从一个地址记录加入地址表以后开始计时，如果在老化时间内各端口未收到源地址为该MAC地址的帧，那么，这些地址将从动态转发地址表(由源MAC地址、目的MAC地址和它们相对应的交换机的端口号)中被删除。静态MAC地址表不受地址老化时间影响。但是如果交换机又收到某个MAC地址相关的交换帧，那么这个MAC地址的老化时间又会再次刷新为300秒。
MAC地址表的查询：在交换机的特权模式下：switch# show mac-address-table 【dynamic】
（1）用户模式：switch>
（2）特权模式：switch>enable
switch#
（3）全局模式:switch#config termal
switch（config）#
（4）接口模式：switch（config）#interface fastethernet 0/1 //进入接口0/1
switch（config-if）#
（5）返回上一模式： exit
duplex：配置双工模式的关键字
full：将接口的双工模式指定为全双工
half：将接口的双工模式指定为半双工
auto：将接口的双工模式指定自动
一般交换机会自动处于自动模式。配置端口的双工模式时要进入到接口模式。
（1）同一网段的电脑互相连接如图：
图中PC标识即为其IP 下同
简单的同网段相连的话，直接用直通线将PC与交换机连接，然后给PC配上相同网段的IP即可互相通信，可以使用PC中的ping命令简单检测网络是否通畅。
（2）同一网段如何划分VLAN：

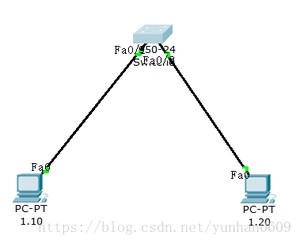

实验图如下：
划分两个VLAN
查看VLAN信息：
可以看到除了划分的VLAN2跟VLAN3之外，还有一个VLAN1，VLAN1是交换机默认的一个VLAN，也就是说初始化状态下所有的端口都在同一个VLAN下。
所以初始状态下各个PC是能够互相联通的，用PC1去pingPC2：
可以看到，是能够ping通的。接下来将其与交换机连接的接口划分到不同的VLAN：
此时PC1所连接的接口1便划分到了VLAN2中 而PC2连接的接口2 还在默认的VLAN1中，也就是说此时已经成为不在同一VLAN中的两台PC。在不同VLAN中的PC是无法通信的。
用PC1去ping PC2的结果
在实际应用中通过划分VLAN可以实现相同部门之间可以互相通讯，而不同部门之间无法互相通讯，从而实现隔绝的效果。
也可以同时将多个接口划分到同一个VLAN：
可以看到接口1-10全被划分到了VLAN2
（3）同一网段多个交换机相同VLAN的通讯（trunk）：
实际应用中同一个部门的员工可能会距离比较远，此时可能要通过多个交换机连接，即不同交换机的相同VLAN的通讯。
图中PC均在同一网段PC1.10与PC1.30同在VLAN 2
PC1.20与PC1.40同在VLAN1
交换机switch0与switch1通过接口24相连接
交换机switch1的配置：
交换机switch0的配置与交换机1相同。
注意：在将接口模式转换为trunk时，二层交换机与三层交换机是不同的，二层交换机不用选择接口的封装类型，下面三层交换机时再说。
配置完成之后，相同VLAN的PC之间便可以互相通信了
同为VLAN2的PC1.10与PC1.30通信
（4）交换机的虚接口：
可以通过VLAN交换机的接口配置IP地址，也就是将VLAN当做是一个接口，来为其配置IP地址，此时的VLAN便可以看作是一个虚拟接口。下面说一下如何给虚接口配置IP地址：
interface Vlan2
ip address 192.168.1.1 255.255.255.0 #可以看到VLAN2有IP地址了而VLAN1没有IP地址并且处于默认的关闭状态
（1）实现不同网段不同VLAN之间的通信
三层交换机具备路由功能，所以能实现两个VLAN之间的互相访问，此时的每一个VLAN虚接口就是该网段的网关
实验图：
二层交换机有两个VLAN，分别是VLAN1，VLAN2。
PC1.10与二层交换机的f0/1口连接
PC2.10与二层交换机的f0/2口连接
二层交换机与三层交换机通过f0/24口连接
二层交换机的配置：
三层交换机配置：
将PC1.10的默认网关设置为192.168.1.1
将PC2.10的默认网关设置为192.168.2.1
用PC1.10去pingPC2.10：
再说一种三层交换机与路由器相连的情况吧。
实例如图：
就接这上面三层交换机的的第一个例子做了，给三层交换机直接连了一个路由器。
三层交换的的f0/23口与路由器的f0/1口连接
三层交换机的的配置在上面的配置基础上再加上：
路由器配置：
此时用PC1.10去pingPC3.10
显示两个PC可以通信。
由此更能显示出三层交换机能够实现路由器的一些功能。
好了关于思科模拟器中的交换机就简单介绍到这里了，如果有什么说的不正确的地方，希望大家多多指正，有什么疑问的话也可以联系我。
