1、RZ(Return Zero Code)编码
也称为归零码，特性就是在一个周期内，用二进制传输数据位，在数据位脉冲结束后，需要维持一段时间的低电平。
RZ编码又分为两种：

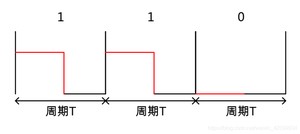

红色的线表示数据，只占据一部分的周期，剩下周期部分为归零段

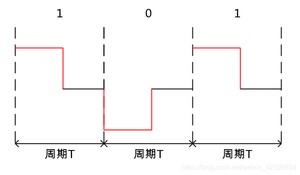

双极性归零码
高电平表示1，负电平表示0
RZ编码特点：能够同时传递时钟信号和数据信号，但由于归零，需要占用一部分的带宽
2、NRZ(Non Return Zero Code)编码
也称不归零编码，即正电平表示1，低电平表示0。它与RZ码的区别就是它不用归零，也就是说，一个周期可以全部用来传输数据，这样传输的带宽就可以完全利用
使用NRZ编码若想传输高速同步数据，基本上都要带有时钟线，因为本身NRZ编码无法传递时钟信号。但在低速异步传输下可以不存在时钟线，但在通信前，双方设备要约定好通信波特率，例如UART
一般常见的带有时钟线的传输协议都是使用NRZ编码或者差分的NRZ编码
示意图
3、NRZI(Non Return Zero Inverted Code)编码
反向不归零编码，集成了前两种编码的优点，即既能传输时钟信号，又能尽量不损失系统带宽
编码方式：当电平状态发生变化时，表示的数据为0，信号电平不变表示1 （开始）
USB2.0通信的编码方式就是NRZI编码

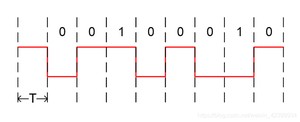

波形示意图：（表示00）
特点：
1）在传输的数据中，很少出现全1的状态，故接收端可以根据发送端的电平变化确定采样时钟频率
在一定数量的1之后强行插入一个0，就是说若信号线状态一直持续一段时间不变的话，发送端强行改变信号线的状态，接收端则只需要将这个变化忽略掉就可以了
USB2.0的协议中规定为传输7个1则在数据中插入一个0

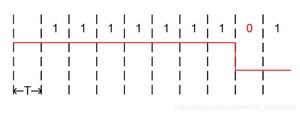

举例发送数据1111 1111 ，如下图：
NRZ 和 NRZI 都没有自同步特性，但是可以用一些特殊的技巧解决。比如，先发送一个同步头，内容是 0 的方波，让接受者通过这个同步头计算出发送者的频率，然后再用这个频率来采样之后的数据信号，就可以了
4、曼彻斯特编码
利用信号的跳变方向来决定数据的。在位中间，信号由高向低跳变表示数据0，信号由低向高跳变表示数据1

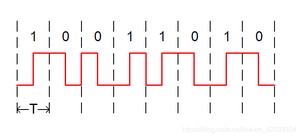

波形示意图：（数据1001 1010）
