mininet创建拓扑



此实验基于《软件定义网络实验1-5》，主要内容为：

• MiniNet常用命令
• 如何创建网络拓扑
• OpenFlow流表操作

---

SDN 环境配置：Mininet + Ryu

1. 测试环境是否搭建成功

启动Ryu，进入 ，启动一个交换机案例app：

启动Mininet， 是创建最简单的默认拓扑， 默认是 Mininet 自带的控制器，这里指定为 远端控制器，即 Ryu。

可以看到 Ryu 检测到网络的运行了：

2. 启动 Mininet 可视化界面 MiniEdit

2.2.0以后版本的mininet支持可视化，在 目录下提供 脚本，切换到相应目录下，在终端中执行：

或者这样也能执行：

即打开了 MiniEdit 可视化界面，左边从上到下分别是主机、OpenvSwitch 交换机、传统交换机、传统路由器、链路、控制器。点击后在屏幕上点击可将设备放置到界面中。

1. Mininet 常用命令

MIninet 2.3

以上文档中更详细。

创建网络拓扑常用参数：

自动设置设备的MAC地址，MAC地址与IP地址的最后一个字节相同，从而使MAC地址更易读。设置交换机的MAC、主机MAC及IP地址从小到大排列，在拓扑比较复杂的情况，容易识别机器ID。如果不设置，默认下主机随机分配MAC地址，且每次执行mn,，MAC都会改变，有些调试比较困难。

Mininet 内部交互常用命令：

举例：ip 和 port 可不写，默认本机 ip 和 6633或6653

2. 命令实操演示

打开某个 Ryu：

在 Mininet 中执行一个创建好的Python脚本，或者启动Mininet时创建：

查看连通性：

查看网络拓扑：

禁用 s2 和 h1 之间的链路。

连接 s2 和 h1 之间的链路。

查看健壮性

查看节点接口设置和节点 PID

进行网络带宽测试，例如h1和h2：

查看帮助，显示所有可以执行的命令。

退出Mininet。

3. Mininet 创建网络拓扑的常见方式

通过命令行创建

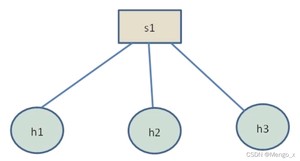

1. 单一(single)拓扑

   整个网络拓扑中有且只有一个交换机，交换机可下挂一个或多个主机

   举例：表示创建了一台交换机交换机下挂3台主机

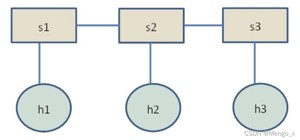

2. 线形(linear)拓扑

   交换机连接呈线形排列，且每个交换机所连接主机数目只有一个（交换机与主机数相同）

   举例：



3. 树形(tree)拓扑

   交换机连接呈树形排列，且每个交换机下挂的主机一般有多个，类似于数据结构的二叉树。其中depth指的是交换机的深度，表示交换机有两层，fanout表示广度/扇出, 表示每台交换机均下挂3台设备。

   举例：



4. 自定义拓扑

   即用 Python 命令创建，后面讲脚本时候再讲。

通过可视化界面 MiniEdit 创建

打开 MiniEdit 可视化界面，自行点击图标搭建网络拓扑，然后进行配置。

左上角 ，网段可根据需要自己设置（之后主机IP需要根据网段配置），钩上 Start CLI 开启命令行修改拓扑，OpenFLow 可勾选 1.0 和 1.3。

然后修改节点配置，控制器上 ，控制类型 改为远端控制器 Remote，IP为远程控制器的IP（这里就是本机IP）。交换机上设置一下16位 DPID（如0000000000000001），类型为 OpenvSwith 内核模式。主机设置网段和 IP Base 相同。回到命令行可以看到所有配置在命令行都有反馈。

运行网络拓扑之前先去开启Ryu控制器。

然后回到 MiniEdit，点左下角的 Run，即可在命令行看到启动情况。

回到 MiniEdit 停止运行，左上角 保存为 的Python文件到 example 目录，回到命令行在 example 目录下就能看到保存的文件了。后期修改网络拓扑也可以直接修改这个 Python 文件。

通过 Python 脚本创建

打开上一步保存的文件，可看到文件构成：

接下来增加一台主机h4，将h4和s2进行连接，即对应位置增加两行代码（上面注释掉了）：

1. OpenFlow协议工作原理

h1想和h2通信，先给s1，s1流表中没有inport=2的流表项，就发送packin消息给控制器，控制器收到后下发packout消息给s1，s1根据收到的流表转发数据包给s2，s2流表中也没有匹配项，也需要发packin给控制器，控制器下发packout，s2进行转发给h2.

h2收到消息后想给h1发送数据包，先给s2，s2也没有inport=2的流表项，联系控制器packin-packout，s2再转发给s1，s1已经有了inport=2的流表项，直接转发给h1。

2. OpenFlow 流表常用配置命令

3. 命令实操

打开ryu控制器和mininet，以和之前自建的为例。

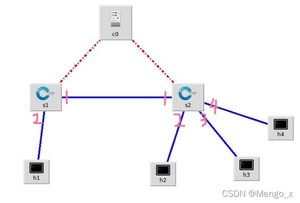

拓扑图如下：

输入查看流表项：

可见s1和s2中都还没有流表项。

执行一下后再查看流表项，就能看到s1和s2都生成了很多流表项，以s1部分流表项为例：

第一条流表中，表示从s1的1号端口进，表示从s1的2号端口出的转发动作，，分别为原MAC地址和目的MAC地址。

执行即可删除所有流表。

---

执行手动添加流表

再查询流表可以看到s1和s2都生成了1号端口进2号端口出的流表：

再添加一条从2号端口进1号端口出的流表：

执行，即可ping通，ctrl+c退出ping。

再执行，无法ping通，原因是没有s2的3号端口转发的流表。s2根据流表只能1号端口进转发给2号端口出，3号端口连接的h3无法收到数据包。

---

删除交换机s1中从2号端口进的所有流表，再查看流表可以看到被删除。

删除所有交换机中输入端口为1的流表项

删除所有交换机中输入端口为2的流表项

再查看流表可见s1和s2中都没有流表项。

---

添加丢弃从2号端口进的数据包的流表项：

再执行，发现只有h3和h4之间是互通的。原因是2号端口进的数据包都匹配到流表项需要丢弃，h3从3号端口进的和h4从4号端口进的没有流表项匹配，就向控制器申请下发流表。

再查询流表可以看到s2中新增了关于3号4号端口的流表项。

如果这里把2号3号端口进的都丢弃，那么虽然4号进的会下发流表发出数据包，但是2号3号端口不会回应，所以都不能通。

---

删除所有流表后，即让控制器下发所有端口的流表项。然后再手动添加丢弃2号和3号端口的流表项，再执行，会发现所有通信仍是正常的。

原因是此时手动添加的流表项和控制器下发的流表项共存，而控制器下发的流表项优先级更高，所以会执行控制器下发的流表项。
