目录
一、下载idea插件
二、安装Graphviz
三、idea结合Graphviz
四、PlantUML结合AI
一、下载idea插件
idea从 FIle-->Settings-->Plugins-->Marketplace 进入到插件下载界面，搜索PlantUML，点击"install"下载最上面的两个插件PlantUML Integration和PlantUML Parser，速度可能比较慢，下载完毕后重启idea。
二、安装Graphviz
2.1 进入官网：Download | Graphviz，往下滑找到自己适合自己电脑的版本，点击即可进行下载，我下载的版本是graphviz-8.0.3。

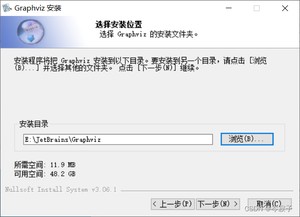

2.2 双击安装包进行安装，一直点下一步，可自定义安装路径。
三、idea结合Graphviz
3.1 idea进入FIle-->Settings，搜索PlantUML，点击Browse选择Graphviz-->bin-->dot.exe，点击Apply然后OK。
3.2 在任意目录下右键-->New-->PlantUML File，以类图为例，先点击“class”，意为要生成的是类图，再输入文件名，回车，puml文件会新建在该目录下，默认有puml代码。
四、PlantUML结合AI

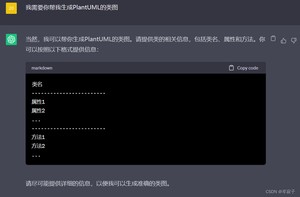

4.1 以ChatGPT为例生成puml代码。因为以类图为例，所以需要先告诉ChatGPT帮我们生成PlantUML的类图，再把整个功能或流程有关的类的信息发给ChatGPT，包括类名、属性和方法。
4.2 例如我发送给ChatGPT的类信息为：
分类推荐类：controller类：public class IndexController { 属性：private CategoryService categoryService; 方法：public ResultVO firstLevel() service接口类：public interface CategoryService { 方法：public ResultVO firstProductList(); service实现类：public class CategoryServiceImpl implements CategoryService { 属性：private CategoryMapper categoryMapper; 方法：public ResultVO firstProductList() Mapper类：CategoryMapper
4.3 ChatGPT生成的代码为：

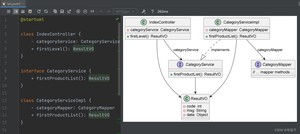

4.4 将其复制粘贴到puml文件中，等待自动生成UML类图，右键图片点击Save Diagram可将类图保存为png等多种格式。
