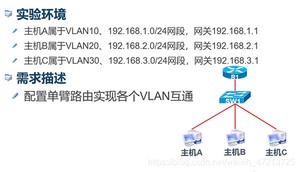

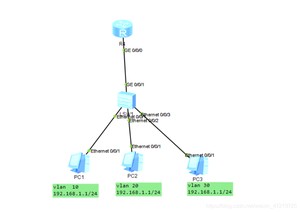

在路由器的一个接口上通过配置逻辑接口的方式和E-trunk多链路汇聚，将多条物理链路变为一条E-trunk的逻辑链路，实现原来相互隔离的不同VLAN（虚拟局域网）之间主机的互联互通。
使各个vlan之间都能ping通

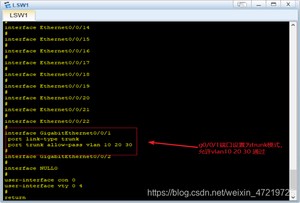

1、 LSW1划分vlan，讲对应的端口划分到对应的vlan 里面，进入g0/0/1，端口设置为trunk，允许vlan 10 20 30 通过

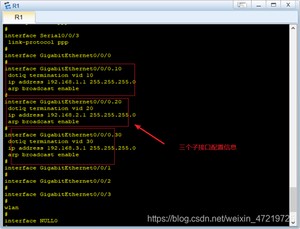

2、 进入R1，进入g0/0/0子接口g0/0/0.10、g0/0/0.20、g0/0/0.30添加IP地址，封装dot1q协议，设置子接口对应vlan ，设置向下请求。

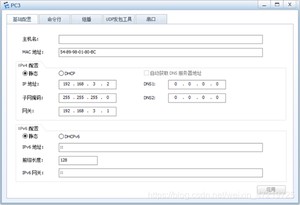

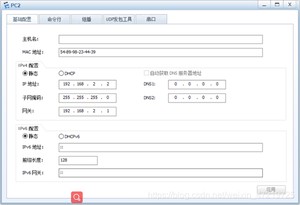

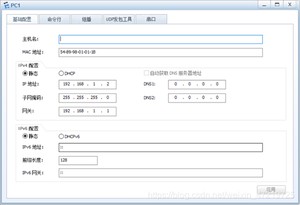

3、 设置PC地址。

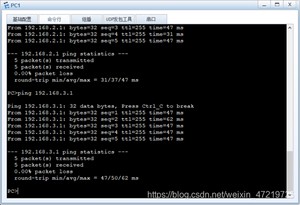

4、 验证是否能ping通
SW1：
Sys
Sysname SW1
vlan batch 10 20 30//创建vlan10 20 30
int e0/0/1//进入e0/0/1接口
p l a//设置为access模式
p d v 10//将端口划分到vlan 10
un sh//激活端口
itn e0/0/2//进入e0/0/2端口
p l a//设置为access模式
p d v 20//将端口划分到vlan
un sh//激活端口
int e0/0/3//进入e0/0/3端口
p l a//设置access模式
p d v 30//将端口划分到vlan
un sh//激活端口
q//返回上一层
int g0/0/1//进入g0/0/1端口
p l t//设置端口为trunk模式
p t a v 10 20 30//允许vlan 10 20 30通过
un sh//激活端口
dis current-configuration//查看配置
R1：
sys
sysname R1
int g0/0/0.10
dot1q termination vid 10//封装dot1q协议，该子接口对应vlan 10
ip add 192.168.1.1 24//设置ip地址
arp b en//向下请求
int g0/0/0.20//进入g0/0/0.0子接口
dot1q termination vid 20//封装dot1q协议，该子接口对应vlan 20
ip add 192.168.2.1 24配置ip地址
arp b en//向下请求
int g0/0/0.30//进入g0/0/0.3.
dot1q termination vid 30//封装dot1q协议，该子接口对应vlan 30
ip add 192.168.3.1 24//配置IP地址
arp b en//向下请求
q//返回上一层
dis cu//查看配置
