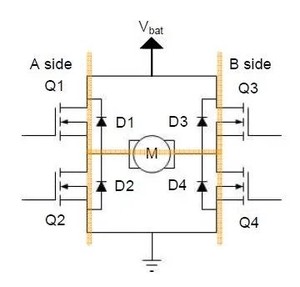

H桥是一个比较简单的电路，通常它会包含四个独立控制的开关元器件（例如MOS-FET）,它们通常用于驱动电流较大的负载，比如电机，至于为什么要叫H桥（H-Bridge），因为长得比较像字母H，具体如下图所示；
这里有四个开关元器件，，，，另外还有一个直流电机M，，，，是MOS-FET的续流二极管；
下面以控制一个直流电机为例，对H桥的几种开关状态进行简单的介绍，其中正转和反转是人为规定的方向，实际工程中按照实际情况进行划分即可；
正转
通常H桥用来驱动感性负载，这里我们来驱动一个直流电机；
- 打开和；
- 关闭和；

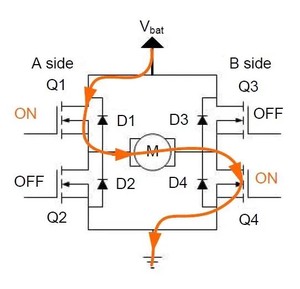

此时假设电机正转，这电流依次经过，，，在图中使用黄色线段进行标注，具体如下图所示；
反转
另外一种状态则是电机反转；此时四个开关元器件的状态如下；
- 关闭和；
- 打开和；

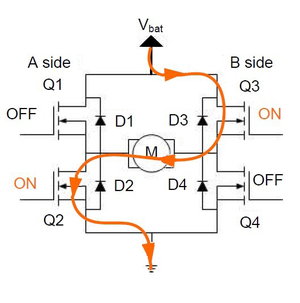

此时电机反转（与前面介绍的情况相反），这电流依次经过，，，在图中使用黄色线段进行标注，具体如下图所示；

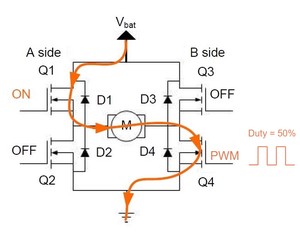

调速
如果要对直流电机调速，其中的一种方案就是；
- 关闭，；
- 打开，上给它输入占空比的PWM波形，这样就达到了降低转速的效果，如果需要增加转速，则将输入PWM的占空比设置为100%；

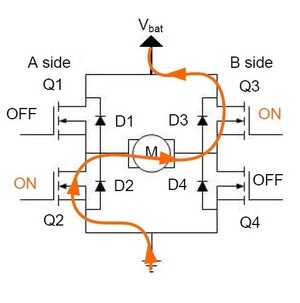

具体如下所示；
停止状态
这里以电机从正转切换到停止状态为例；
- 正转情况下；和是打开状态；
- 这时候如果关闭和，直流电机内部可以等效成电感，也就是感性负载，电流不会突变，那么电流将继续保持原来的方向进行流动，这时候我们希望电机里的电流可以快速衰减；
这里有两种办法：
第一种：关闭和，这时候电流仍然会通过反向续流二极管进行流动，此时短暂打开和从而达到快速衰减电流的目的；

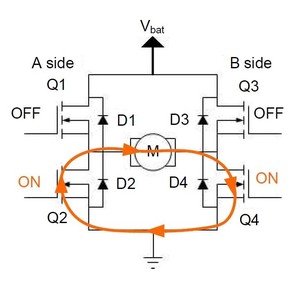

第二种：准备停止的时候，关闭，打开，这时候电流并不会衰减地很快，电流循环在Q2，M，Q4之间流动，通过MOS-FET的内阻将电能消耗掉；
实际使用的时候，用分立元件制作H桥是很麻烦的，市面上已经有很多比较常用的IC方案，比如常用的L293D、L298N、TA7257P、SN等。接上电源、电机，通过输入控制信号就可以驱动电机了；

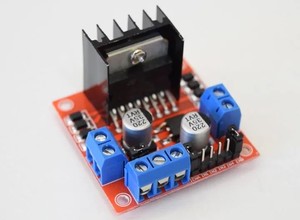

下面是某宝上的L298N模块，比较常见，对于新手玩家非常友好，接线也十分简单；
这个模块有一个板载5V稳压器，该稳压器可使用跳线的方式进行使能。
如果电机电源电压高达12V，我们可以启用5V稳压器，并且5V引脚可以用作输出，例如给Arduino板供电。
但是，如果电动机电压大于12V，则必须断开跳线，因为这些电压会损坏板载5V稳压器。
在这种情况下，5V引脚将用作输入，因为我们需要将其连接到5V电源，以使IC正常工作。
我们在这里可以注意到，该IC的电压降约为2V。因此，如果使用12V电源，则电动机端子上的电压约为10V，这意味着我们将无法从12V直流电动机中获得最大速度。

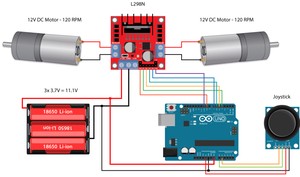

这里使用为例，这是网上找的一个Demo整体的框架如下图所示；
简单描述一下：首先我们需要定义程序所需的引脚和变量。
在中，我们需要设置引脚模式和电机的初始旋转方向。
在中，我们先读取电位器值，然后将从中获得的值从0到1023变化，线性映射到PWM信号的0到255的值，将其从0到100％的占空比。
然后使用函数将PWM信号发送到L298N板的Enable引脚，该引脚实际上驱动电动机。
接下来，我们检查是否按下了按钮，如果是的话，我们将输入1和输入2的状态反置，从而改变电动机的旋转方向。该按钮将用作切换按钮，每次按下该按钮都会改变电动机的旋转方向。

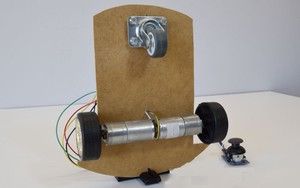

某宝上这种小车很多，如下图所示；主控可以换成51单片机或者STM32，当然Arduino也没问题，使用L298N就可以快速搭建一个小车了；
本文简单介绍了H桥的原理，并以直流电机为例简单介绍了驱动的状态，整体比较简单，适合新手玩家，最后给出了基于Arduino和L298N的驱动示例，仅供参考，感兴趣可以去某宝逛逛，enjoy。
由于作者能力和水平有限，文中难免存在错误和纰漏，请不吝赐教。
