flowable 原理



Flowable是一个使用Java编写的轻量级业务流程引擎。Flowable流程引擎可用于部署BPMN 2.0流程定义（用于定义流程的行业XML标准）， 创建这些流程定义的流程实例，进行查询，访问运行中或历史的流程实例与相关数据，等等。这个章节将用一个可以在你自己的开发环境中使用的例子，逐步介绍各种概念与API。

Flowable可以十分灵活地加入你的应用/服务/构架。可以将JAR形式发布的Flowable库加入应用或服务，来嵌入引擎。 以JAR形式发布使Flowable可以轻易加入任何Java环境：Java SE；Tomcat、Jetty或Spring之类的servlet容器；JBoss或WebSphere之类的Java EE服务器，等等。 另外，也可以使用Flowable REST API进行HTTP调用。也有许多Flowable应用（Flowable Modeler, Flowable Admin, Flowable IDM 与 Flowable Task），提供了直接可用的UI示例，可以使用流程与任务。

所有使用Flowable方法的共同点是核心引擎。核心引擎是一组服务的集合，并提供管理与执行业务流程的API。 下面的教程从设置与使用核心引擎的介绍开始。后续章节都建立在之前章节中获取的知识之上。

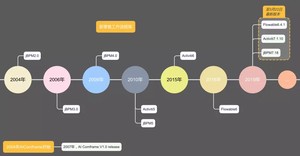

Flowable，2016年基于Activiti诞生。

我们将构建的例子是一个简单的请假(holiday request)流程：

• 雇员(employee)申请几天的假期
• 经理(manager)批准或驳回申请
• 我们会模拟将申请注册到某个外部系统，并给雇员发送结果邮件

1.1.1、创建maven项目

创建一个名为holiday-request的maven项目，添加依赖：

1.1.2、创建数据库表格

• 创建一个数据库flowable_demo。
• 创建一个普通的Java类：HolidayRequest

1.1.3、运行

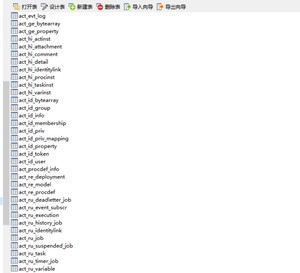

运行该类，会发现在数据库flowable_demo中创建了34个表：

1.1.4、创建的表格说明

flowable命名规则：

• ACT_RE_* ：’ RE ’表示repository（存储）。RepositoryService接口操作的表。带此前缀的表包含的是静态信息，如，流程定义，流程的资源（图片，规则等）。
• ACT_RU_* ：’ RU ’表示runtime。这是运行时的表存储着流程变量，用户任务，变量，职责（job）等运行时的数据。flowable只存储实例执行期间的运行时数据，当流程实例结束时，将删除这些记录。这就保证了这些运行时的表小且快。
• ACT_ID_* : ’ ID ’表示identity(组织机构)。这些表包含标识的信息，如用户，用户组，等等。
• ACT_HI_* : ’ HI ’表示history。就是这些表包含着历史的相关数据，如结束的流程实例，变量，任务，等等。
• ACT_GE_* : 普通数据，各种情况都使用的数据。

34张表说明：

1.1.4、日志配置

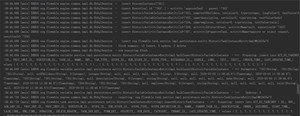

在上面的运行中，同时可以看到，控制台有报错的信息，这是日志没有正确地配置：

Flowable使用SLF4J作为内部日志框架。我们使用log4j作为SLF4J的实现。因此在pom.xml文件中添加下列依赖：

在 src/resouce目录下新建log4j的配置文件log4j.properties:

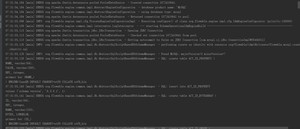

再次运行，可以看到关于引擎启动与创建数据库表结构的提示日志：

要构建的流程是一个非常简单的请假流程。Flowable引擎需要流程定义为BPMN 2.0格式，这是一个业界广泛接受的XML标准。

在Flowable术语中，我们将其称为一个流程定义(process definition)。一个流程定义可以启动多个流程实例(process instance)。流程定义可以看做是重复执行流程的蓝图。 在这个例子中，流程定义定义了请假的各个步骤，而一个流程实例对应某个雇员提出的一个请假申请。

BPMN 2.0存储为XML，并包含可视化的部分：使用标准方式定义了每个步骤类型（人工任务，自动服务调用，等等）如何呈现，以及如何互相连接。这样BPMN 2.0标准使技术人员与业务人员能用双方都能理解的方式交流业务流程。

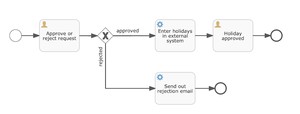

我们要使用的流程定义为：

流程定义的说明：

• 我们假定启动流程需要提供一些信息，例如雇员名字、请假时长以及说明。当然，这些可以单独建模为流程中的第一步。 但是如果将它们作为流程的“输入信息”，就能保证只有在实际请求时才会建立一个流程实例。否则（将提交作为流程的第一步），用户可能在提交之前改变主意并取消，但流程实例已经创建了。 在某些场景中，就可能影响重要的指标（例如启动了多少申请，但还未完成），取决于业务目标。
• 左侧的圆圈叫做启动事件(start event)。这是一个流程实例的起点。
• 第一个矩形是一个用户任务(user task)。这是流程中人类用户操作的步骤。在这个例子中，经理需要批准或驳回申请。
• 取决于经理的决定，排他网关(exclusive gateway) (带叉的菱形)会将流程实例路由至批准或驳回路径。
• 如果批准，则需要将申请注册至某个外部系统，并跟着另一个用户任务，将经理的决定通知给申请人。当然也可以改为发送邮件。
• 如果驳回，则为雇员发送一封邮件通知他。

一般来说，这样的流程定义使用可视化建模工具建立，如Flowable Designer(Eclipse)或Flowable Web Modeler(Web应用)。

这里我们直接撰写XML，以熟悉BPMN 2.0及其概念。

以下是与上面展示的流程图对应的BPMN 2.0 XML。这里只包含了“流程部分”。如果使用图形化建模工具，实际的XML文件还将包含“可视化部分”，用于描述图形信息，如流程定义中各个元素的坐标（所有的图形化信息包含在XML的BPMNDiagram标签中，作为definitions标签的子元素）。

在src/main/resources文件夹下创建为holiday-request.bpmn20.xml文件：

• 每一个步骤（在BPMN 2.0术语中称作活动(activity)）都有一个id属性，为其提供一个在XML文件中唯一的标识符。所有的活动都可以设置一个名字，以提高流程图的可读性。
• 活动之间通过顺序流(sequence flow)连接，在流程图中是一个有向箭头。在执行流程实例时，执行(execution)会从启动事件沿着顺序流流向下一个活动。
• 离开排他网关(带有X的菱形)的顺序流很特别：都以表达式(expression)的形式定义了条件(condition) 。当流程实例的执行到达这个网关时，会计算条件，并使用第一个计算为true的顺序流。这就是排他的含义：只选择一个。当然如果需要不同的路由策略，可以使用其他类型的网关。
• 这里用作条件的表达式为${approved}，这是${approved == true}的简写。变量’approved’被称作流程变量(process variable)。流程变量是持久化的数据，与流程实例存储在一起，并可以在流程实例的生命周期中使用。在这个例子里，我们需要在特定的地方（当经理用户任务提交时，或者以Flowable的术语来说，完成(complete)时）设置这个流程变量，因为这不是流程实例启动时就能获取的数据。

现在我们已经有了流程BPMN 2.0 XML文件，下来需要将它部署(deploy)到引擎中。部署一个流程定义意味着：

• 流程引擎会将XML文件存储在数据库中，这样可以在需要的时候获取它。
• 流程定义转换为内部的、可执行的对象模型，这样使用它就可以启动流程实例。

将流程定义部署至Flowable引擎，需要使用RepositoryService，其可以从ProcessEngine对象获取。使用RepositoryService，可以通过XML文件的路径创建一个新的部署(Deployment)，并调用deploy()方法实际执行：

我们现在可以通过API查询验证已经部署在引擎中的流程定义。通过RepositoryService创建的ProcessDefinitionQuery对象实现。

运行:

xml文件已经存储进了数据库：

现在已经在流程引擎中部署了流程定义，因此可以使用这个流程定义作为“蓝图”启动流程实例。

• 要启动流程实例，需要提供一些初始化流程变量。一般来说，可以通过呈现给用户的表单，或者在流程由其他系统自动触发时通过REST API，来获取这些变量。在这个例子里，我们简化为使用java.util.Scanner类在命令行输入一些数据：

• 接下来，我们使用RuntimeService启动一个流程实例。收集的数据作为一个java.util.Map实例传递，其中的键就是之后用于获取变量的标识符。这个流程实例使用key启动(还有其它方式)。这个key就是BPMN 2.0 XML文件中设置的id属性，在这个例子里是holiday-request。

在流程实例启动后，会创建一个执行(execution)，并将其放在启动事件上。从这里开始，这个执行会沿着顺序流移动到经理审批的用户任务，并执行用户任务行为。这个行为将在数据库中创建一个任务，该任务可以之后使用查询找到。用户任务是一个等待状态(wait state)，引擎会停止执行，返回API调用处。

将数据插入数据库中

在Flowable中，数据库事务扮演了关键角色，用于保证数据一致性，并解决并发问题。当调用Flowable API时，默认情况下，所有操作都是同步的，并处于同一个事务下。这意味着，当方法调用返回时，会启动并提交一个事务。

流程启动后，会有一个数据库事务从流程实例启动时持续到下一个等待状态。在这个例子里，指的是第一个用户任务。当引擎到达这个用户任务时，状态会持久化至数据库，提交事务，并返回API调用处。

在Flowable中，当一个流程实例运行时，总会有一个数据库事务从前一个等待状态持续到下一个等待状态。数据持久化之后，可能在数据库中保存很长时间，甚至几年，直到某个API调用使流程实例继续执行。请注意当流程处在等待状态时，不会消耗任何计算或内存资源，直到下一次APi调用。

在这个例子中，当第一个用户任务完成时，会启动一个数据库事务，从用户任务开始，经过排他网关（自动逻辑），直到第二个用户任务。或通过另一条路径直接到达结束。

在更实际的应用中，会为雇员及经理提供用户界面，让他们可以登录并查看任务列表。其中可以看到作为流程变量存储的流程实例数据，并决定如何操作任务。在这个例子中，我们通过执行API调用来模拟任务列表，通常这些API都是由UI驱动的服务在后台调用的。

我们还没有为用户任务配置办理人。

• 将第一个任务指派给"经理(managers)"组，而第二个用户任务指派给请假申请的提交人。

• 要获得实际的任务列表，需要通过TaskService创建一个TaskQuery。这个查询配置为只返回’managers’组的任务：

• 使用集合下标获取特定流程实例的变量,在控制台输出

• 经理现在就可以完成任务了。在实际开发中，通常由用户提交一个表单。表单中的数据作为流程变量传递。在这里，我们在完成任务时传递带有’approved’变量（这个名字很重要，因为之后会在顺序流的条件中使用）的map来模拟：

现在还缺最后一点，服务任务调用的服务没有实现：

• 创建一个类，实现JavaDelegate接口，实现execute方法，这个方法可以写很多业务逻辑，这里我们只是是在控制台打印输出一些内容：

运行：

启动流程：

• 查看任务






• 完成任务






• 执行自动逻辑





至此，一个模拟请假流程就完成了。

选择使用Flowable这样的流程引擎的原因之一，是它可以自动存储所有流程实例的审计数据或历史数据。这些数据可以用于创建报告，深入展现组织运行的情况，瓶颈在哪里，等等。

从ProcessEngine获取HistoryService，并创建历史活动(historical activities)的查询。

参考：
