单臂路由：实现不同VLAN之间的通信。路由器的物理接口可以分化为多个逻辑子接口，每个子接口对应一个vlan网段的网关
链路类型
- 交换机连接主机的端口为access链路
- 交换机连接路由器的端口为Trunk链路

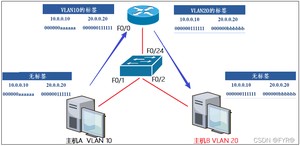

原理: 路由器重新封装MAC地址，转换Vlan标签
交换机会发送数据包交给路由器
- 源地址：PC4 的lP地址 源MAC地址：PC4 MAC地址
- 目的地址：PC5的IP地址 目标地址：AR2的地址 g0/0/0.10 子接口
- 经过交换机会添加vlan标签
- 路由器会重新封装mac地址，将目标mac地址转成PC5的mac地址然后进行转发，再经过交换机时在把lan标签去掉

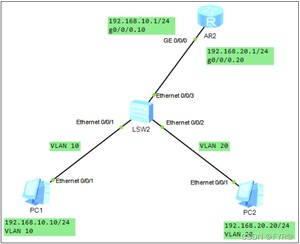

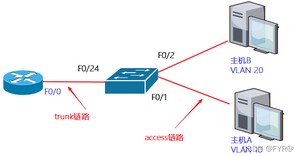

拓扑图：

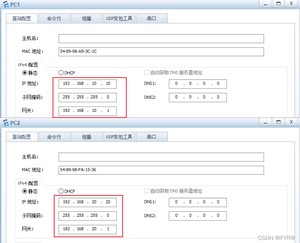

第一步：手动配置主机的IP地址以及子网掩码

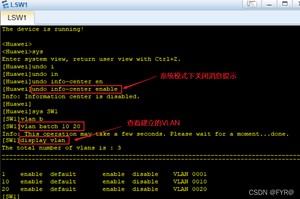

第二步：配置交换机，批量创建vlan

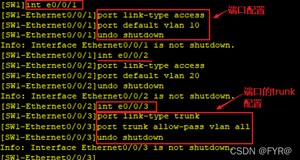

第三步：配置交换机，进入e0/0/1端口、e0/0/2端口，将端口设置为access模式；进入e0/0/3端口，将端口设置为Trunk模式

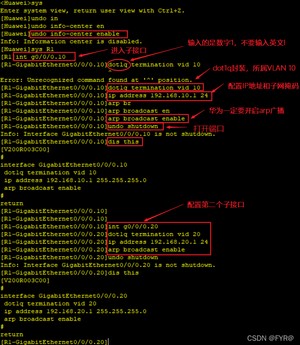

第四步：配置路由器，配置两个子接口，第一个g0/0/0.10的子接口，dot1q封装，对应所属vlan 10，并配置IP地址和子网掩码，然后开启arp广播（华为一定要开启，思科不需要）,；第二个子接口同理

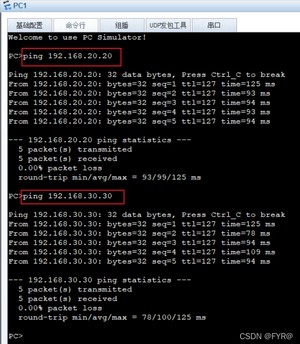

第五步：主机1和主机2ping通，就成功了
当三层设备接收到一个数据帧，会拆除原数据帧，重新封装新的源MAC地址和目标MAC地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。
在这个流中的多个数据包，其中只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同，三层引擎获取了新的2层封装信息后，路由这个数据包。

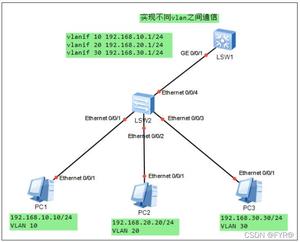

拓扑图：

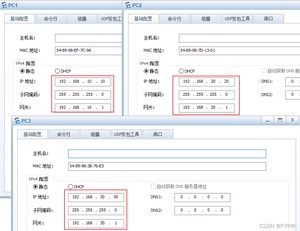

第一步：手动配置主机的IP地址以及子网掩码

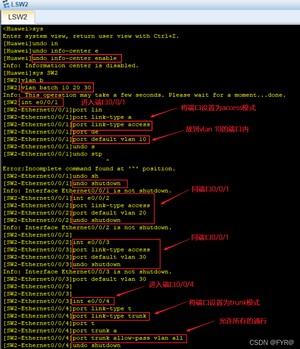

第二步：配置二层交换机，批量创建vlan，进入e0/0/1端口、e0/0/2端口、e0/0/3端口，将端口设置为access模式，并设置每个vlan 放到相应的vlan里；进入e0/0/4端口，将端口设置为Trunk模式，并允许所有vlan通信

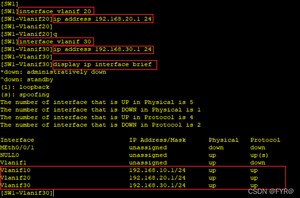

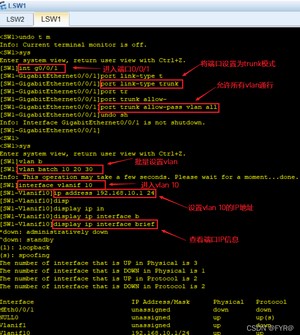

第三步：配置三层交换机，进入g0/0/1端口，将端口设置为Trunk模式，并允许所有vlan通信；批量设置vlan，然后进入VLAN10的逻辑接口，设置端口的IP地址及子网掩码
第四步：同第三步

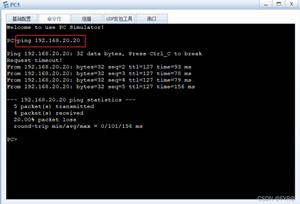

第五步：主机之间可以相互通信
以上就是不同VLAN之间可以通信的两种方法
